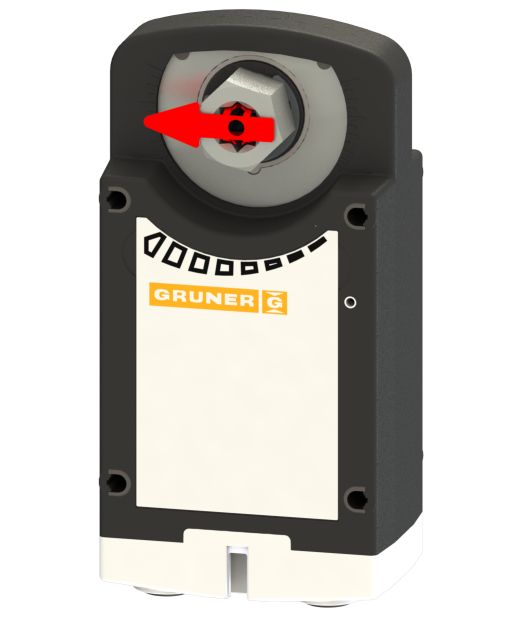

Электроприводы GRUNER Серия 360 с возвратной пружиной для противопожарных клапанов

Крутящий момент: 12 Нм

• С 2-позиционным управлением.
• Надежный механизм
• Встроенные микропереключатели
• Функция ручного управления
• Ресурс >60 000 циклов (-5°...+90°...-5°)
• Степень защиты IP54

Приводы с возвратной пружиной серии 360 используются для управления противопожарными клапанами с углом поворота 90°. Подача питания на синий (BU) и коричневый (BN) провода переводит клапан в рабочее положение +95°. Одновременно взводится предварительно напряженная пружина. В случае снятия напряжения привод возвращается в начальное положение -5° при помощи пружины. В этом положении привод выдает минимальный момент вращения.

Два встроенных микровыключателя срабатывают в фиксированных положениях переключения клапана (5° и 80°). Положение клапана можно оценить с помощью механического индикатора.

Привод может работать в ручном режиме только при выключенном напряжении. С помощью поставляемого рычага можно перевести клапан в нужное положение и зафиксировать его там. В таком положении он будет оставаться, пока не будет подано питание или не будет освобожден фиксирующий рычаг.

Электроприводы GRUNER Серия 360 с возвратной пружиной для противопожарных клапанов

(под квадратный вал клапана 12×12 мм)

Модель	Тип регулирования	Момент вращения двигателя/пружины	Время срабатывания	Цена, ЕВРО
360-024-12-S2/8F12	2-позиционное	18/12 Нм	<75 с/90° (двигатель),   < 20 с/90° (пружина)	150
360-230-12-S2/8F12	2-позиционное	18/12 Нм		155
