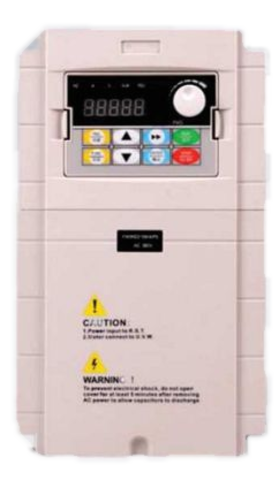

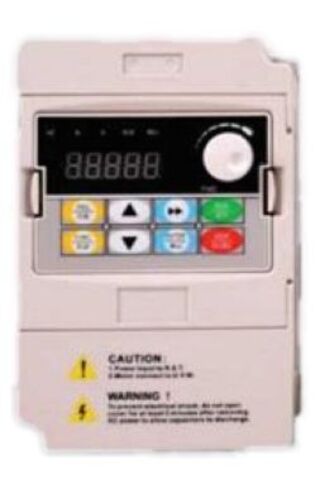

IDS‑Drive серии М Вектор: высокопроизводительные преобразователи с векторным управлением
Частотные преобразователи IDS‑Drive серии М Вектор созданы для точного, надёжного и энергоэффективного управления электродвигателями в промышленных и технологических установках. Ключевое преимущество серии — продвинутый алгоритм векторного управления, который обеспечивает стабильную работу двигателя на малых скоростях и заметно усиливает крутящий момент на низких частотах. Это особенно важно для механизмов с тяжёлым пуском, переменной нагрузкой и требованиями к высокой динамике.
Серия сочетает богатый функционал управления электроприводом с современными средствами защиты и интеграции. Высокоскоростная функция ограничения тока позволяет надёжно защищать электродвигатель от перегрузок и аварийных режимов, продлевая срок его службы и снижая риски внеплановых простоев.
Режимы управления и ключевые алгоритмы
- Бессенсорный векторный контроль скорости (SVC) в разомкнутом контуре. Позволяет точно управлять моментом и скоростью без датчика обратной связи — оптимально для сложных нагрузок и динамичных процессов.
- V/F‑управление и его улучшенные варианты. Включает классическое V/F, улучшенное V/F и разделённое V/F‑управление — это даёт гибкость при подборе под разные типы оборудования: от насосов и вентиляторов до экструдеров и конвейеров.
- Управление вектором тока. Обеспечивает максимальную точность регулирования момента и быстродействие при резких изменениях нагрузки.
Такой набор режимов позволяет подобрать оптимальный алгоритм под конкретную задачу и добиться максимальной эффективности работы привода.
Интеграция, автоматизация и удобство эксплуатации
- Встроенный ПИД‑регулятор. Позволяет реализовать замкнутые контуры регулирования (например, поддержание давления, температуры или расхода) без внешних контроллеров — достаточно задать уставку и параметры контура. Предусмотрена возможность предустановки частоты для типовых режимов работы.
- Интерфейс RS‑485 и выбор протокола связи. Стандартная конфигурация поддерживает обмен данными по RS‑485: можно выбирать протокол связи, синхронизировать управление несколькими преобразователями и передавать параметры в системы верхнего уровня.
- Функция синхронизации управления. Полезна при работе группы приводов в составе одной технологической линии — обеспечивает согласованное изменение скорости и момента.
- Информативный дисплей и мониторинг параметров. На экране отображаются: состояние работы, выходная частота, ток и напряжение, скорость двигателя, заданная частота, температура модуля, параметры ПИД‑регулятора, обратная связь, сигналы аналоговых входов/выходов. Это упрощает наладку, диагностику и контроль работы оборудования.
Модельный ряд и диапазоны мощностей
- 3‑фазная версия (Серия 4В), 380 В, 50/60 Гц: диапазон мощностей от 0,75 до 630 кВт. Оптимальна для объектов с однофазным электроснабжением и для мощных приводов, где важна масштабируемость и поддержка расширенных функций автоматизации
- 1‑фазная версия (Серия 2В), 220 В, 50/60 Гц: .диапазон мощностей от 0,4 до 2,2 кВт. Подходит для небольших и средних установок, где требуется высокая точность управления и стабильная работа на низких скоростях.
Широкий диапазон мощностей и вариантов исполнения позволяет подобрать преобразователь под конкретные требования технологического процесса и условия электроснабжения.
Области применения и типовые задачи
- Насосы и насосные станции. Благодаря векторному управлению и ПИД‑регулированию можно точно поддерживать давление или расход, снижая энергопотребление и износ оборудования.
- Вентиляторы и системы вентиляции. Плавное регулирование производительности, стабильная работа на малых оборотах и защита от перегрузок повышают комфорт и надёжность систем.
- Конвейеры, транспортёры, подъёмные механизмы. Тяжёлый пуск, переменная нагрузка и необходимость точного контроля момента — именно для таких задач особенно полезны векторные алгоритмы и управление по току.
- Экструдеры, миксеры, мешалки. Высокий момент на низких оборотах и стабильная динамика позволяют эффективно управлять процессами с неравномерной нагрузкой.
- Станки и технологическое оборудование. Точное поддержание скорости, синхронизация приводов и интеграция через RS‑485 делают серию удобной для встраивания в автоматизированные производственные линии.
