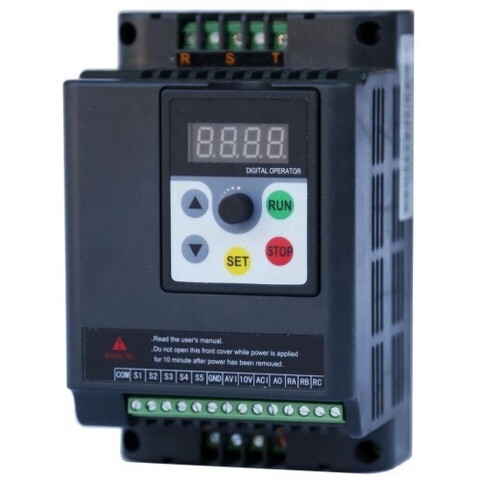

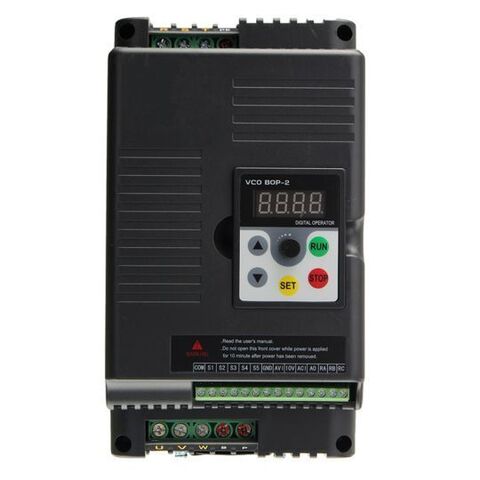

Частотный преобразователь IDS-Drive серии M
Серия IDS-Drive M — это универсальная и надежная линейка преобразователей частоты с базовым скалярным управлением (V/F). Устройства разработаны для эффективного управления скоростью асинхронных электродвигателей в системах ОВиК и общепромышленных установках, где не требуется высокоточное поддержание момента на низких скоростях.
Технические характеристики
Серия M охватывает широкий диапазон мощностей, что позволяет подобрать решение для большинства стандартных задач:
- Питание 1 фаза (220 В): от 0,4 до 5,5 кВт.
- Питание 3 фазы (380 В): от 0,4 до 11 кВт.
- Диапазон частот: от 0,1 до 999 Гц.
- Перегрузочная способность: 150% от номинального момента в течение 60 секунд.
Управление и входы/выходы
Способы задания частоты
Преобразователь поддерживает несколько вариантов управления скоростью:
- Встроенным потенциометром на лицевой панели.
- Внешними аналоговыми сигналами: 0–10 В или 0–20 мА.
- Цифровыми импульсными сигналами.
- По сети RS-485 (при наличии модуля, опционально).
Конфигурация входов и выходов
- 5 цифровых входов: Программируемые входы для управления пуском, реверсом, выбора фиксированных скоростей (JOG) и аварийного останова.
- 2 аналоговых входа: Для подключения датчиков (давления, температуры) с сигналами 4–20 мА или 0–10 В.
- 1 релейный выход: Для вывода сигналов «Работа» или «Авария».
- 1 аналоговый выход: Для подключения стрелочного амперметра или вольтметра, отображающего текущую нагрузку.
Функциональные возможности
- Встроенный ПИД-регулятор: Позволяет организовать автоматическое поддержание давления или расхода без использования внешнего контроллера.
- Съемный пульт управления: Панель можно демонтировать и вынести на дверцу шкафа управления для удобной настройки и мониторинга.
Защитные функции
Серия IDS-Drive M оснащена комплексом защит, обеспечивающим безопасность электродвигателя и самого преобразователя:
- Защита от перегрузки по току и короткого замыкания.
- Защита от перенапряжения и проседания напряжения в сети.
- Электронная тепловая защита (контроль перегрева радиатора).
- Блокировка параметров для предотвращения несанкционированного изменения настроек.
Области применения
- Насосное оборудование: Управление циркуляционными, скважинными и дренажными насосами.
- Системы вентиляции (ОВиК): Приводы вентиляторов приточных и вытяжных установок.
- Технологическое оборудование: Конвейеры, транспортеры, экструдеры и миксеры.
