ALTM1-I Датчик температуры накладной S+S Regeltechnik
Цена по запросу
- Производитель: S+S Regeltechnik
- Серия: THERMASGARD ALTM1
- Модель: ALTM1-I
- Диапазон измерения: переключение между 8 диапазонами измерения, Tмax до +100 °C
- Чувствительный элемент: Pt1000, DIN EN 60751, класс B
- Выход: 4...20 мА
- Без дисплея
- Напряжение питания: 15...36 В пост. тока зависит от нагрузки
- Размеры корпуса: 72 x 64 x 37,8 мм (Tyr 1)
- Степень защиты: IP 65
Отдел продаж: sale@lantaclimate.ru
- Описание
- Документация
Датчик температуры накладной ⁄ накладной для труб S+S Regeltechnik ALTM1-I предназначен для измерения температуры на поверхности линий, труб (например, горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева.
Калибруемый накладной измерительный преобразователь температуры ALTM1-I с выходом 4...20 мA, имеет 8 переключаемых диапазонов измерения (макс. –20...+150 °C), корпус из ударопрочного пластика с быстрозаворачиваемыми винтами.

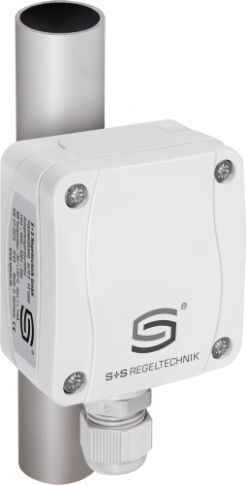

Датчик устанавливается непосредственно на внешнюю поверхность трубы с помощью входящего в комплект стяжного хомута.
Основные технические характеристики:
- Модель: ALTM1-I
- Выход: 4...20 мА
- Диапазон измерения, переключение между 8 диапазонами: -20...+150°C / -50...+50°C / -20...+80°C / -30...+60°C / 0...+40°C / 0...+50°C (по умолчанию)/ 0...+100°C / 0...+150°C.
- Чувствительный элемент: PT1000
- Степень защиты корпуса: IP 65
S+S Regeltechnik THERMASGARD ALTM1‑I — оптимальное решение для систем автоматизации, где требуется надёжный и быстрый контроль температуры трубопроводов.
Принадлежности:
WLP-1 (Арт: 7100-0060-1000-000) Теплопроводящая паста, без силикона (не содержится в комплекте поставки)
Характеристики THERMASGARD ALTM1-I
| Напряжение питания | 15...36 В пост. тока зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В |
| Тип подключения | 2-проводное подключение |
| Потребляемая мощность | < 1,0 В·А/ 24 В пост. тока < 2,2 В·А/ 24 В перем. тока |
| Нагрузка | Ra (Ом) = (Ub - 14 В)/ 0,02 А для варианта I |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Выход | 4...20 мА |
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B |
| Диапазон измерения | переключение между 8 диапазонами измерения (опционально — другие диапазоны измерения) Компактное исполнение: Tмax до +100 °C, рабочий диапазон −50... +100 °C; с ручной коррекцией нуля (±10 K) |
| Температура окружающей среды | измерительный преобразователь: −30...+70 °C |
| Монтаж ⁄подключение | бесконечная стяжная лента (хомут) с замком из металла, (входит в объем поставки) Ø = 13–92 мм (¼–3 дюйма); L = 300 мм |
| Сопротивление изоляции | ≥ 100 МОм, при +20 °C (500 B постоянного тока) |
| Размеры стяжной ленты | Ø = 13–92 мм (¼–3 дюйма), L = 300 мм |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr 1 без дисплея) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) Корпус проверен, TÜV SÜD, отчет № 713139052 (Tyr 1) |
| Нормы |
соответствие CEнормам, электромагнитная совместимость согласно EN 61326, директива 2014/ 30/ EU
|
