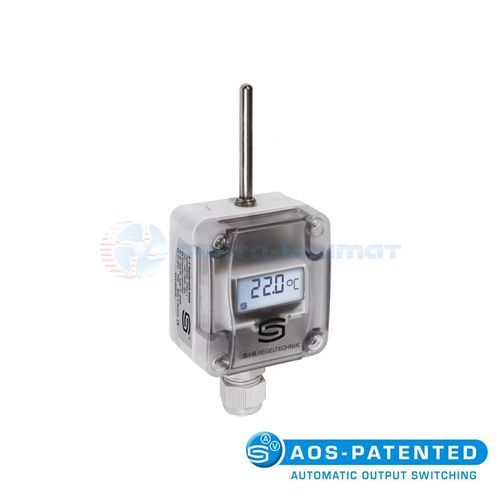

ATM2-A-LCD Датчик температуры наружный S+S Regeltechnik
Цена по запросу
- Производитель: S+S Regeltechnik
- Серия: THERMASGARD ATM2
- Модель: ATM2-A-LCD
- Датчик наружной температуры / для помещений с повышенной влажностью
- Диапазон измерения: переключение между 8 диапазонами измерения, (макс. –20...+150°C)
- Чувствительный элемент: Pt1000, DIN EN 60751, класс B
- Выход: автоматический 0–10 В ⁄ 4...20 мА (функция Automatic Output Switching)
- С дисплеем
- Напряжение питания: 24 В перем. ⁄ пост. тока (± 10 %)
- Размеры корпуса: 72 x 64 x 43,3 мм (Tyr 1 c дисплеем)
- Степень защиты: IP 65
Отдел продаж: sale@lantaclimate.ru
- Описание
- Документация
Датчик температуры наружный S+S Regeltechnik ATM2-A-LCD служит для измерения наружной температуры, температуры в помещениях с повышенной влажностью, например, для монтажа на наружных стенах, в холодильных установках и теплицах, в промышленности и сельском хозяйстве.
Калибруемый накладной измерительный преобразователь температуры ATM2-A-LCD с функцией Automatic Output Switching (исполнение AOS) определяет необходимый тип выхода и автоматически включает потенциальный или токовый выход, преобразуя измеряемые величины в нормированный сигнал 0–10 В или 4...20 мА.
Основные технические характеристики:
- Модель: ATM2-A-LCD
- Выход: автоматический 0–10 В ⁄ 4...20 мА
- Диапазон измерения, переключение между 8 диапазонами: -20...+150°C / -50...+50°C / -20...+80°C / -30...+60°C / 0...+40°C / 0...+50°C (по умолчанию)/ 0...+100°C / 0...+150°C.
- Чувствительный элемент: PT1000
- Степень защиты корпуса: IP 65
Почему стоит выбрать датчик температуры ATM2-A-LCD?
- Гибкость выходного сигнала. Автоматическое переключение между нормированными сигналами 0–10 В и 4–20 мА благодаря функции AOS (Automatic Output Switching)
- Универсальность применения. Подходит для: наружного монтажа на стенах зданий; теплиц и агрокомплексов; холодильных установок; помещений с повышенной влажностью; промышленных и сельхозобъектов.
- Гибкость настройки. 8 переключаемых диапазонов измерения (от –20 до +150 °C) и возможность калибровки позволяют адаптировать датчик под конкретные задачи.
- Прочность и долговечность. Ударопрочный пластиковый корпус с быстрозаворачиваемыми винтами защищает внутренние компоненты и упрощает обслуживание.

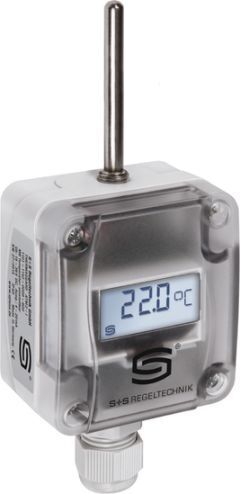

Снабжен двухстрочным дисплеем с подсветкой, вырез 36 x 15 мм (Ш x В), для индикации фактической температуры и самодиагностики (обрыв датчика, короткое замыкание датчика)
Наружный монтаж осуществляется преимущественно с северной стороны или в защищенных местах. При прямом воздействии солнечных лучей необходимо использовать защиту от солнца и ударов WS 01 или WS 04 (опция). Датчик откалиброван на заводе.

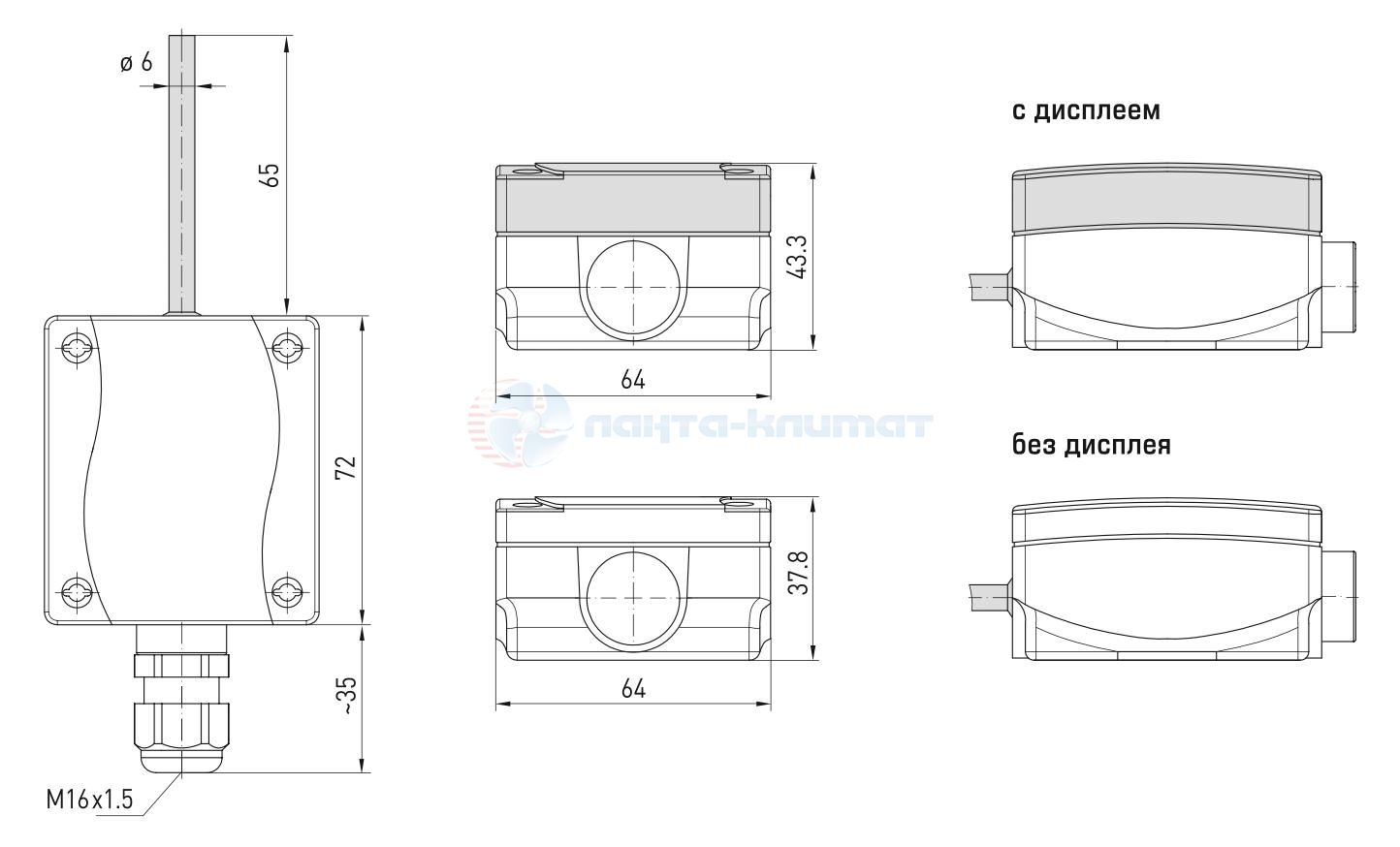

Габаритный чертёж
S+S Regeltechnik ATM2-A-LCD — надёжное решение для задач, где требуется точный и стабильный контроль температуры вне помещений или в условиях повышенной влажности.
Характеристики THERMASGARD ATM2-A-LCD
| Напряжение питания | 24 В перем. ⁄ пост. тока (± 10 %) |
| Потребляемая мощность | < 1,0 В·А/ 24 В пост. тока < 2,2 В·А/ 24 В перем. тока |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Выход | автоматический 0–10 В ⁄ 4...20 мА (благодаря Automatic Output Switching – прибор определяет необходимый тип выхода и автоматически включает потенциальный или токовый выход) |
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B (Perfect Sensor Protection) |
| Тип подключения | 3-проводное подключение |
| Диапазон измерения | переключение между 8 диапазонами измерения, с ручной коррекцией нуля (±10 K) |
| Температура окружающей среды | измерительный преобразователь: −30...+70 °C |
| Монтаж ⁄подключение | при помощи винтов |
| Защитная трубка | высококачественная сталь V4A (1.4571), Ø 6 мм, NL = 65 мм |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! |
| Размеры корпуса | 72 x 64 x 43,3 мм (Tyr 1 c дисплеем) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) Корпус проверен, TÜV SÜD, отчет № 713139052 (Tyr 1) |
| Нормы |
соответствие CEнормам, электромагнитная совместимость
согласно EN 61326, директива 2014/ 30/ EU |
| Дисплей | Дисплей с подсветкой, двухстрочный, вырез 36 x 15 мм (ширина x высота), для индикации фактической температуры и самодиагностики (обрыв датчика, короткое замыкание датчика) |
