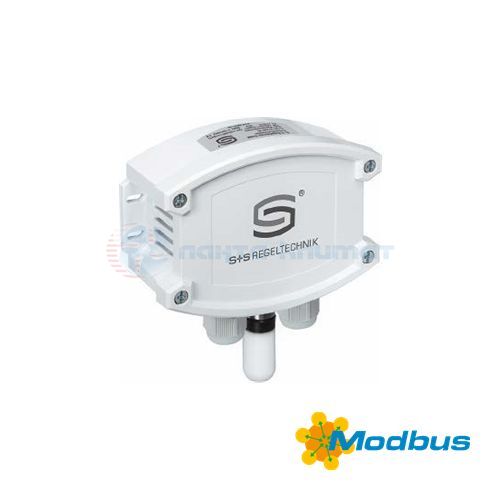

Датчик качества воздуха S+S Regeltechnik AFTM-LQ-CO2-Modbus
Цена по запросу
- Производитель: S+S Regeltechnik
- Серия: AERASGARD
- Модель: AFTM-LQ-CO2-Modbus
- Артикул производителя: 1501-7118-6001-500
- Измеряемые параметры: углекислый газ CO2, качество воздуха (VOC), влажность, температура
- Диапазон измерения углекислого газа (CO2): 0...5000 ppm (5000 млн-1)
- Диапазон измерения качества воздуха (VOC): 0...100 % чистоты воздуха
- Диапазон измерения температуры: -35...+80°C
- Диапазон измерения влажности: 0...100 % отн. вл.
- Передача данных: Modbus (кабель RTU)
- Шинный интерфейс: RS 485, с гальванической развязкой
- Размеры корпуса: 126 x 90 x 50 мм (Tyr 2)
- Напряжение питания: 24 В AC/DC тока (±10 %)
- Степень защиты: IP65 (согласно EN 60 529)
Отдел продаж: sale@lantaclimate.ru
- Описание
Датчик качества воздуха, углекислого газа, температуры, влажности для открытой установки AERASGARD AFTM-LQ-CO2-Modbus от S+S Regeltechnik, с подключением к шине Modbus
- Модель: AFTM-LQ-CO2-Modbus
- Диапазон измерения содержания углекислого газа (CO2): 0...5000 ppm (0...5000 млн-1)
- Диапазон измерения качества воздуха (VOC): 0...100 % чистоты воздуха
- Диапазон измерения температуры: -35...+80°C
- Диапазон измерения влажности: 0...100 % отн. вл.
Датчик качества воздуха для открытой установки S+S Regeltechnik AFTM-LQ-CO2-Modbus с возможностью подключения к шине Modbus, используется для измерения содержания углекислого газа (CO2) (0...5000 ppm), качества и чистоты воздуха VOC (0…100 %), температуры (−35...+80°C) и относительной влажности воздуха (0…100 % отн. вл.).
Цифровой чувствительный элемент с высокой долговременной стабильностью гарантирует точные результаты измерения влажности и температуры. Содержание углекислого газа в воздухе определяется с помощью оптического недисперсионного инфракрасного анализатора (NDIR). Диапазон чувствительности откалиброван в расчете на стандартный случай применения — для жилых помещений, конференц-залов и тд. Чистота воздуха измеряется с помощью анализатора качества воздуха (анализатор для летучих органических веществ). Он определяет степень насыщенности воздуха в помещении загрязненными газами, такими как сигаретный дым, выделения человеческого организма, выдыхаемый воздух, пары растворителей, эмиссия и т. д. Для измерения степени загрязненности воздуха можно настроить низкую, среднюю или высокую чувствительность VOC.
С помощью шины Modbus можно считать следующие параметры: углекислый газ (CO2), качество воздуха (VOC), температура, относительная влажность
Датчик углекислого газа AFTM-LQ-CO2-Modbus оснащен интерфейсом RS485 с гальванической развязкой, подключаемым концевым сопротивлением шины, DIP-переключателями для настройки параметров и адреса шины в обесточенном состоянии.
Датчик используется в офисах, отелях, конференц-залах, жилых и торговых помещениях и т. д., служит для оценки параметров микроклимата.
| Напряжение питания | 24 В перем./ пост. тока (±10 %) |
|---|---|
| Передача данных | Modbus (кабель RTU) |
| Шинный интерфейс | RS 485, с гальванической развязкой |
| Шинный протокол | Modbus (RTU), диапазон адресов 0...247, с возможностью настройки |
| Параметры | температура [°C] [°F], относительная влажность [% отн. вл.], углекислый газ (CO2) [ppm], качество воздуха (VOC) [%] |
| ВЛАЖНОСТЬ И ТЕМПЕРАТУРА | |
| Чувств. элемент | цифровой датчик влажности со встроенным датчиком температуры, малый гистерезис, высокая долговременная стабильность |
| Защита чувств. элемента | пластиковый спеченный фильтр, Ø 16 мм, L = 35 мм, сменный (опционально — металлокерамический фильтр, Ø 16 мм, L = 32 мм) |
| Диапазон измерения | 0...100 % отн. вл. (влажность) -35...+80 °C (температура) |
| Точность влажность | обычно ± 2,0 % (20...80 % отн. вл.) при +25 °C, иначе ± 3,0 % |
| Точность температура | обычно ± 0,4 K при +25°C |
| УГЛЕКИСЛЫЙ ГАЗ (CO2) | |
| Датчик | оптический недисперсионный инфракрасный анализатор (NDIR), с ручной калибровкой (с помощью кнопки «zero»), с автоматической калибровкой (можно выключить посредством шины Modbus) |
| Диапазон измерения | 0...5000 ppm (5000 млн-1) |
| Точность | обычно ± 30 ppm ± 3 % измеренного значения |
| Температурная зависимость | ± 5 ppm за °C или ± 0,5 % измеренного значения за °C (зависит от того, что больше) |
| Температурная зависимость CO2 | ±5 млн-1/ °C или ±0,5 % измеренного значения/ °C (зависит от того, что больше) |
| Зависимость от давления | ±0,13 %/ мм рт. ст. |
| КАЧЕСТВО ВОЗДУХА (VOC) | |
| Чувств. элемент | Чувств. эл. VOC (металлооксидный) с автоматической калибровкой (volatile organic compounds = летучие органические вещества) |
| Диапазон измерения | 0...100 % чистоты воздуха; относительно калибровочного газа; переключение диапазонов измерения чувствительность (low/medium/high) |
| Погрешность измерения | обычно ± 20 % верхнего предельного значения (относительно калибровочного газа) |
| Газообмен | диффузия |
| Время выхода на рабочий режим | прибл. 1 час |
| Время срабатывания | < 2 минут |
| Температура окружающей среды | −10...+60 °C |
| Эл. подключение | 0,2–1,5 мм2, при помощи вставной клеммы |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц), цвет —транспортный белый (аналогичен RAL 9016) |
| Размеры | 126 x 90 x 50 мм (Tyr 2) |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
| Нормы | соответствие CE согласно Директиве по ЭМС 2014 ⁄ 30 ⁄ EU |
