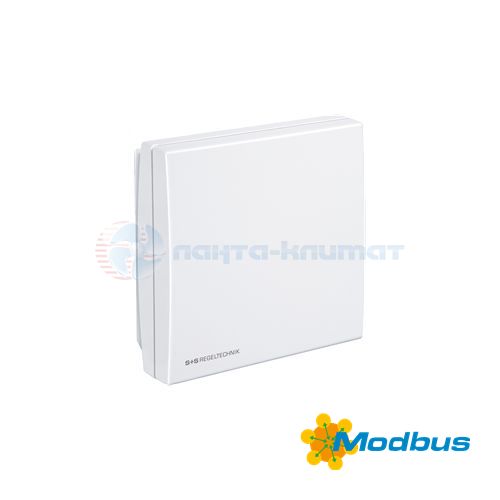

Датчик качества воздуха S+S Regeltechnik RFTM-LQ-PS-CO2-Modbus
Цена по запросу
- Производитель: S+S Regeltechnik
- Серия: AERASGARD
- Модель: RFTM-LQ-PS-CO2-Modbus
- Артикул производителя:
- Измеряемые параметры: влажность, температура, содержание мелкой пыли (PM), углекислый газ (CO2), качество воздуха (VOC)
- Диапазон измерения температуры: 0...+50°C
- Диапазон измерения влажности: 0...100 % отн. вл.
- Диапазон измерения содержания мелкой пыли (PM): 0...1000 мкг/м³
- Диапазон измерения содержания углекислого газа (CO2): 0...5000 ppm
- Диапазон измерения качества воздуха (VOC): 0...100 % чистоты воздуха
- Передача данных: Modbus (кабель RTU)
- Шинный интерфейс: RS 485, с гальванической развязкой
- Размеры корпуса: 98 x 98 x 33 мм (Baldur 2)
- Монтаж: настенный или на монтажной коробке, Ø 55 мм
- Напряжение питания: 24 В AC/DC тока (±10 %)
- Степень защиты: IP30 (согласно EN 60 529)
Отдел продаж: sale@lantaclimate.ru
- Описание
- Документация
Датчик качества воздуха для помещений AERASGARD RFTM-LQ-PS-CO2-Modbus от S+S Regeltechnik, с подключением к шине Modbus
- Модель: RFTM-LQ-PS-CO2-Modbus
- Диапазон измерения температуры: 0...+50°C
- Диапазон измерения влажности: 0...100 % отн. вл.
- Диапазон измерения содержания мелкой пыли (PM): 0...1000 мкг/м³
- Диапазон измерения содержания углекислого газа (CO2): 0...5000 ppm
- Диапазон измерения качества воздуха (VOC): 0...100 % чистоты воздуха
Датчик качества воздуха для помещений RFTM-LQ-PS-CO2-Modbus с возможностью подключения к шине Modbus, используется для измерения относительной влажности воздуха (0...100 % отн. вл.), температуры в помещении (0...+50°C), содержания мелкой пыли (PM) (0...1000 мкг/м3), содержания углекислого газа (CO2) (0...5000 ppm), качества воздуха (VOC) (0…100 %). Влажность и температура измеряются с помощью цифрового датчика влажности со встроенным датчиком температуры с высокая долговременная стабильностью. Оптический датчик мелкой пыли точно измеряет содержание твердых частиц (PM) размером 0,3–10 микрон. Содержание углекислого газа в воздухе определяется с помощью оптического недисперсионного инфракрасного анализатора (NDIR). Качество воздуха определяется с помощью анализатора смешанного газа (VOC). Он определяет насыщенность воздуха в помещении загрязненными газами, такими как сигаретный дым, потоотделение тела, выдыхаемый воздух, пары растворителей, эмиссии и др. Для измерения загрязненности воздуха можно установить низкую (SLOW), среднюю (NORMAL) или высокую (FAST) чувствительность к VOC.
Диапазон чувствительности откалиброван в расчете на стандартный случай применения — для жилых помещений, конференц-залов и т. д.
Инновационный датчик RFTM-LQ-PS-CO2-Modbus оснащен интерфейсом RS485 с гальванической развязкой, подключаемым концевым сопротивлением шины, DIP-переключателями для настройки параметров и адреса шины в обесточенном состоянии. С помощью шины Modbus можно считать следующие параметры: температура, относительная влажность, качество воздуха (VOC), мелкая пыль (PM) и углекислый газ (CO2).
Датчик используется в офисах, отелях, конференц-залах, жилых и торговых помещениях и т. д., служит для оценки параметров микроклимата.
| Напряжение питания | 24 В перем./ пост. тока (±10 %) |
|---|---|
| Передача данных | Modbus (кабель RTU) |
| Шинный интерфейс | RS 485, с гальванической развязкой |
| Шинный протокол | Modbus (RTU), диапазон адресов 0...247, с возможностью настройки |
| Параметры | температура [°C] [°F], ;относительная влажность [% RH], мелкая пыль (PM) [мкг/м3], качество воздуха (VOC) [%], углекислый газ (CO2) [ppm] |
| ВЛАЖНОСТЬ И ТЕМПЕРАТУРА | |
| Датчик | цифровой датчик влажности со встроенным датчиком температуры, малый гистерезис, высокая долговременная стабильность |
| Диапазон измерения | 0...100 % отн. вл. (влажность) 0...+50 °C (температура) |
| Точность влажность | обычно ± 2,0 % (20...80 % отн. вл.) при +25 °C, иначе ± 3,0 % |
| Точность температура | обычно ± 0,2 K при +25 °C |
| МЕЛКАЯ ПЫЛЬ (PM) | |
| Датчик | оптический датчик твердых частиц (PM = particulate matter), датчик мелкой пыли с лазерной технологией и защитой от загрязнения |
| Диапазон измерения | 0...1000 мкг/м³ |
| Размер частиц | PM 2,5 (0,3...2,5 мкм); PM 10 (0,3...10 мкм) |
| Точность | обычно ± 10 мкг/м³ (± 10 % от измеренного значения) для PM 2,5 обычно ± 25 мкг/м³ (± 25 % от измеренного значения) для PM 10 |
| УГЛЕКИСЛЫЙ ГАЗ (CO2) | |
| Датчик | оптический недисперсионный инфракрасный анализатор (NDIR), с ручной калибровкой (с помощью кнопки «zero»), с автоматической калибровкой (можно выключить посредством шины Modbus) |
| Диапазон измерения | 0...5000 ppm |
| Точность | обычно ± 30 ppm ± 3 % измеренного значения |
| Температурная зависимость | ± 5 ppm за °C или ± 0,5 % измеренного значения за °C (зависит от того, что больше) |
| Температурная зависимость CO2 | ±5 млн-1/ °C или ±0,5 % измеренного значения/ °C (зависит от того, что больше) |
| Зависимость от давления | ±0,13 %/ мм рт. ст. |
| КАЧЕСТВО ВОЗДУХ А (VOC) | |
| Чувств. элемент | Чувств. эл. VOC (металлооксидный) с автоматической калибровкой (volatile organic compounds = летучие органические вещества) |
| Диапазон измерения | 0...100 % чистоты воздуха (0 % ;= чистый воздух, 100 % = загрязненный воздух), относительно калибровочного газа, многодиапазонное переключение, чувствительности к VOC SLOW / NORMAL / FAST (выбирается DIP-переключателем) |
| Погрешность измерения | обычно ± 20 % верхнего предельного значения (относительно калибровочного газа) |
| Газообмен | диффузия |
| Время выхода на рабочий режим | прибл. 1 час |
| Время срабатывания | < 2 минут |
| Температура окружающей среды | 0...+50 °C |
| Эл. подключение | 0,2–1,5 мм2, при помощи вставной клеммы |
| Корпус | Пластик, не поддерживающий горение (UL 94 V-0), материал PC/ABS, цвет белый (аналогичен RAL 9016) |
| Размеры | 98 x 98 x 33 мм (Baldur 2) |
| Монтаж | настенный монтаж или на монтажной коробке, Ø 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля сверху или снизу |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 30 (согласно EN 60 529) |
| Нормы | соответствие CE-нормам согласно Директива 2014 ⁄ 30 ⁄ EU, Директива 2014 ⁄ 35 ⁄ EU «Низковольтное оборудование» |
