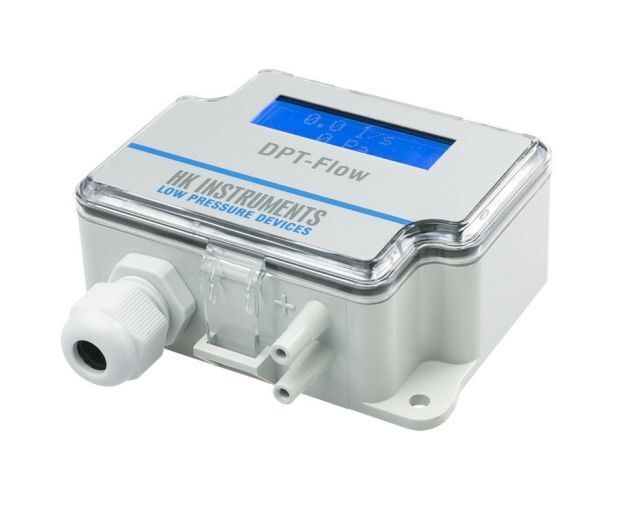

Датчик расхода воздушного потока HK Instruments DPT Flow-7000-AZ-D

HK Instruments DPT-Flow-7000-AZ-D

Датчик DPT-Flow измеряет объемный расход воздушного потока, его скорость и дифференциальное давление.  Устройство может использоваться в сочетании с датчиками измерения параметров воздушного потока (например FloXact), увлажнителями или с центробежными вентиляторами, а также обеспечивает вывод связей перепада давления и пропускную способность (K-value).

Калибровка AZ представляет собой функцию авто настройки нуля в форме автоматического обнуления цепи, встроенной в PCB-плату. Функция авто калибровки автоматически настраивает нуль датчика в заданные временные промежутки (каждые 10 минут). Данная функция исключает колебание вы-ходного сигнала в связи с температурным, электронным или механическим воздействием. Автоподстройка нуля также дает возможность техникам не вынимать трубки высокого и низкого давления при проведении первичной или периодической калибровки нуля датчика. Авто настройка нуля занимает 4 секунды. В целях избежания конфликта с BAS-системой, выходной сигнал и дисплей будут показывать последнее зафиксированное датчиком значение. После калибровки устройство возвращается к нормальному режиму работы. Датчики, оборудованные функцией автоподстройки нуля, фактически не нуждаются в дополнительном техническом обслуживании.

Датчики серии DPT-Flow широко используются в системах ОВКВ для:

• мониторинга воздушного потока вблизи центробежных вентиляторов и вентиляторов высокого давления
• мониторинга воздушного потока в воздуховодах
• устройства с переменным расходом воздуха

В датчике DPT-Flow-7000-AZ-D установлен 2-строчный дисплей (12 символов в строке), на котором отображаются:

Строка 1: измерение объема или скорости
Строка 2: измерение давления

Особенности трансмиттеров HK Instruments серии DPT-Flow:

• Две функции, настраиваемые в эксплуатационных условиях:

• Замер и контроль воздушного потока в воздуховоде, его скорости или перепада давления
• Замер и контроль расхода воздуха рядом с центробежными вентиляторами

• Возможность выбора единиц измерения в эксплуатационных условиях:

• Объем воздушного потока:  m3/s, m3/h, cfm, l/s
• Скорость:  m/s, ft/min
• Давление: Pa, inWC, mmWC, kPa, mbar, psi

• Уникальные опции пропорционального выхода:

• Объемный расход или скорость воздушного потока: напряжение (0–10 V / 2-10 V) или ток (4–20 mA)
• Давление: напряжение (0–10 V / 2-10 V) или ток (4–20 mA)
