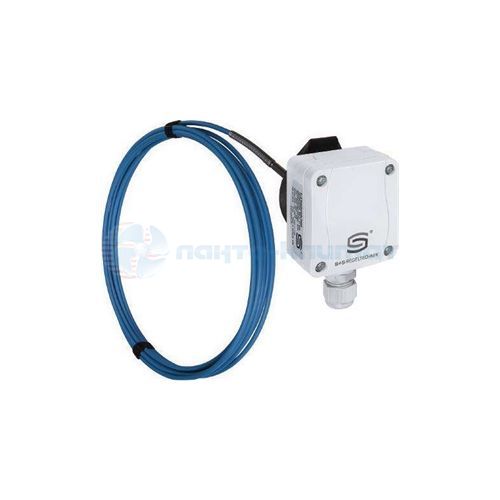

Датчик средней температуры S+S Regeltechnik MWTF-Ni1000-3m
Цена по запросу
Характеристики
- Производитель: S+S Regeltechnik
- Серия: THERMASGARD MWTF
- Модель: MWTF-Ni1000-3m
- Тип датчика: датчик средней температуры ⁄ гибкий ⁄ канальный датчик температуры
- Чувствительный элемент: Ni1000
- Диапазон измерения: -30 .. +80°C
- Номинальная длина гибкого щупа (NL): 3 м
- Степень защиты: IP 65
Доступны модели с другими чувствительными элементами (см. ниже)
Запросить КП: sale@lantaclimate.ru
Широкий ассортимент продукции S+S Regeltechnik
- Описание
- Гарантия
Гибкий датчик средней температуры S+S Regeltechnik MWTF-Ni1000-3m — надёжное решение для измерения средней температуры газообразных сред (в т. ч. в каналах систем вентиляции и кондиционирования воздуха) для всего поперечного сечения или на определённом участке длины. При монтаже важно соблюдать допустимый радиус изгиба: более 35 мм! Для удобства монтажа доступны специальные монтажные скобы MK‑05‑M из оцинкованной стали (6 штук, содержатся в комплекте поставки)
Основные технические характеристики:
- Модель: MWTF-Ni1000-3m
- Чувствительный элемент: Ni1000
- Диапазон измерения: -30 .. +80°C
- Номинальная длина гибкого щупа (NL): 3 м
- Степень защиты: IP 65
Почему стоит выбрать датчик температуры S+S Regeltechnik MWTF-Ni1000-3m?
- Универсальность. Подходит для измерения температуры по всему поперечному сечению канала или на заданном участке длины.
- Прочность. Ударопрочный пластиковый корпус и защитная медная трубка с пластиковым покрытием обеспечивают долговечность даже в сложных условиях.
- Надёжность монтажа. Быстрозаворачиваемые винты и присоединительный фланец упрощают установку, а пружина защищает гибкий щуп от перегиба.
- Гибкость применения. Щуп активен по всей длине и прокладывается в форме меандра, что позволяет точно фиксировать температурные показатели.
Габаритный чертёж
Схема монтажа
| Sensor | Ni1000 |
| Диапазон измерения | -30 .. +80 °C |
| Выходной сигнал | пассивный |
| Подключение | по 2-х проводной схеме (опционально 4-х проводное подключение) |
| Чувствительный элемент | активен на всей длине (измеряется среднее значение) |
| Материал гибкого щупа | защитная трубка из меди с пластиковым покрытием (MWTF), с пружиной для защиты от перегиба и гильзой из нержавеющей стали V4A (1.4571) |
| Размеры гибкого щупа | диаметр 5,0 мм, номинальная длина (NL) = 3 м |
| Прокладка гибкого щупа | Соблюдать допустимые значения! Радиус изгиба: > 35 мм вибрационная нагрузка: ≤ 0,5 g |
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr 1) |
| Подсоединение кабеля | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Монтаж ⁄ подключение | при помощи присоединительного фланца, пластик (опционально – оцинкованная сталь) и монтажных скоб МK-05-М |
| Пыле- и влагозащита | IP65 |
Доступные конфигурации датчиков температуры S+S Regeltechnik MWTF
| THERMASGARD MWTF: Датчик средней температуры с гибким щупом из меди с пластиковым покрытием, IP65 |
||
| Артикул | Модель | Длина гибкого щупа |
| 1101-3050-5081-000 | MWTF Pt1000 0,4m | 0,4 м |
| 1101-3050-5231-000 | MWTF Pt1000 3m | 3 м |
| 1101-3050-5261-000 | MWTF Pt1000 6m | 6 м |
| 1101-3050-1083-000 | MWTF Pt100 0,4m | 0,4 м |
| 1101-3050-1233-000 | MWTF Pt100 3m | 3 м |
| 1101-3050-1263-000 | MWTF Pt100 6m | 6 м |
| 1101-3050-9081-000 | MWTF Ni1000 0,4m | 0,4 м |
| 1101-3050-9231-000 | MWTF Ni1000 3m | 3 м |
| 1101-3050-9261-000 | MWTF Ni1000 6m | 6 м |
| THERMASGARD MWTF-SD: Датчик средней температуры с гибким щупом из утолщенного термопластичного шланга, IP54 |
||
| Артикул | Модель | Длина гибкого щупа |
| 1101-3050-5231-200 | MWTF-SD Pt1000 3m | 3 м |
| 1101-3050-5261-200 | MWTF-SD Pt1000 6m | 6 м |
12 месяцев.
