Датчик температуры S+S TF65 PT1000
Датчик температуры TF65 PT1000 200 мм
- Производитель: S+S Regeltechnik
- Серия: THERMASGARD TF65
- Модель: TF65 PT1000 200 мм
- Тип датчика: канальный датчик температуры
- Длина гильзы: 200 мм
- Чувствительный элемент: PT1000
- Диапазон измерения: -30…+150°C
- Размеры корпуса: 72 x 64 x 37,8 мм (Tyr 1)
- Степень защиты: IP 67
Канальные датчики температуры S+S Regeltechnik TF65 с чувствительным элементом PT1000 это электрические контактные термометры, которые служат для измерения температуры в жидкостях и газах и устанавливаются, например, в трубопроводах и резервуарах.
ДОСТУПНЫ ДРУГИЕ КОНФИГУРАЦИИ (см. ниже)
Отдел продаж: sale@lantaclimate.ru
- Описание
- Документация
- Гарантия
Канальный датчик температуры PT1000
TF65 PT1000 S+S Regeltechnik

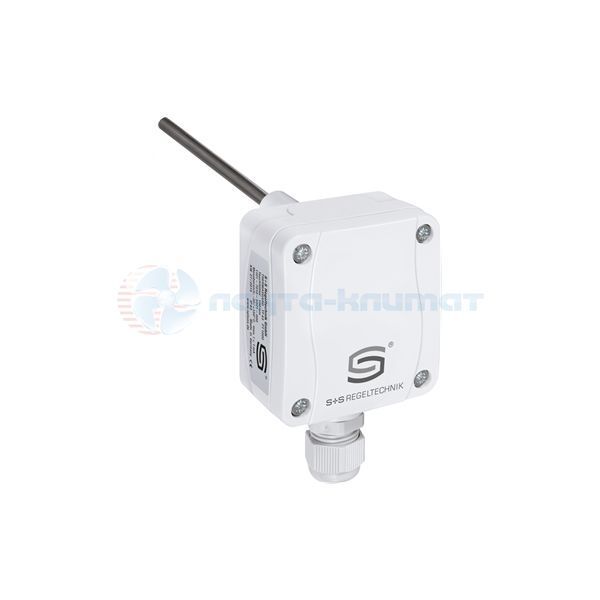

Датчик температуры канального типа S+S Regeltechnik TF65 PT1000 — это термометр сопротивления с пассивным выходом, корпусом из пластика с высокой ударной вязкостью, крышкой корпуса с быстрозаворачиваемыми винтами и прямой защитной трубкой. Патент № DE 10 2012 017 500.0
Датчики температуры канального типа TF65 PT1000 используются в системах автоматики вентиляции и отопления воздуха.
Для агрессивных сред использовать погружные гильзы из высококачественной стали. Датчики температуры используются в трубопроводах, отопительных системах, коллекторах, теплоцентралях, системах горячего и холодного водоснабжения, системах циркуляции масла и смазочных веществ, машиностроении, приборостроении и производстве промышленного оборудования, а также в промышленности в целом.
Технические характеристики датчика температуры TF65 PT1000
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B |
|---|---|
| Тип подключения | по двухпроводной схеме |
| Измерительный ток | < 0,6 мА |
| Диапазон измерения | –30...+150 °C |
| Температура окружающей среды | –20...+100 °C |
| Сопротивление изоляции | ≥ 100 МОм, при +20 °C (500 B постоянного тока) |
| Защитная трубка | высококачественная сталь, 1.4571, V4A, Ø = 6 мм |

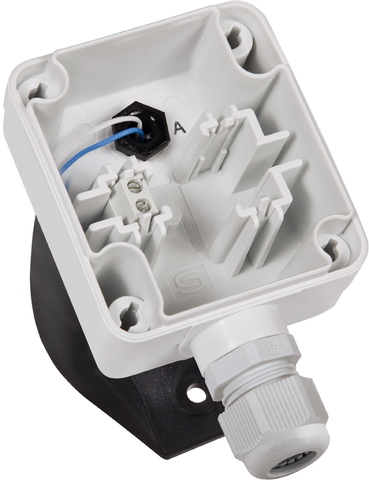

| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам на плате |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr 1) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
ПРИНАДЛЕЖНОСТИ (заказываются отдельно)

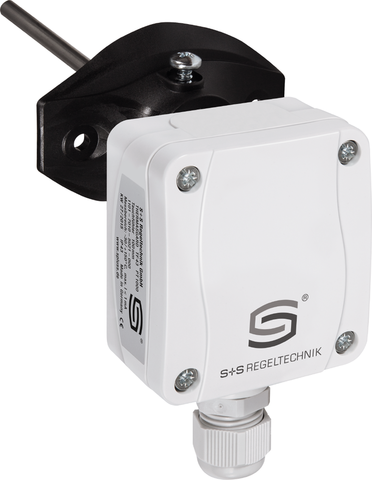

MF-15-K: Присоединительный фланец из пластика, 56,8 x 84,3 мм, проходное сечение трубы Ø = 15,2 мм, Tmax = +100 °C
TH 08 - ms ⁄ xx: Погружная гильза из никелированной латуни, Ø = 8 мм, Tmax = +150 °C, pmax = 10 бар
TH 08 - VA ⁄ xx: Погружная гильза из высококачественной стали V4A (1.4571), Ø = 8 мм, Tmax = +600 °C, pmax = 40 бар
TH 08 - VA ⁄ xx ⁄ 90: Погружная гильза из высококачественной стали V4A (1.4571), с горловиной (90 мм), Ø = 8 мм, Tmax = +600 °C, pmax = 40 бар
Доступные конфигурации датчиков температуры TF65 PT1000
| Артикул | Тип |
| 1101-7020-5011-000 | THERMASGARD® TF65 Pt1000 50mm |
| 1101-7020-5021-000 | THERMASGARD® TF65 Pt1000 100mm |
| 1101-7020-5031-000 | THERMASGARD® TF65 Pt1000 150mm |
| 1101-7020-5041-000 | THERMASGARD® TF65 Pt1000 200mm |
| 1101-7020-5051-000 | THERMASGARD® TF65 Pt1000 250mm |
| 1101-7020-5061-000 | THERMASGARD® TF65 Pt1000 300mm |
| 1101-7020-5071-000 | THERMASGARD® TF65 Pt1000 350mm |
| 1101-7020-5081-000 | THERMASGARD® TF65 Pt1000 400mm |
| 1101-7020-6013-000 | THERMASGARD® TF65 Pt1000A 50mm |
| 1101-7020-6023-000 | THERMASGARD® TF65 Pt1000A 100mm |
| 1101-7020-6033-000 | THERMASGARD® TF65 Pt1000A 150mm |
| 1101-7020-6043-000 | THERMASGARD® TF65 Pt1000A 200mm |
| 1101-7020-6053-000 | THERMASGARD® TF65 Pt1000A 250mm |
| 1101-7020-6063-000 | THERMASGARD® TF65 Pt1000A 300mm |
| 1101-7020-6073-000 | THERMASGARD® TF65 Pt1000A 350mm |
| 1101-7020-6083-000 | THERMASGARD® TF65 Pt1000A 400mm |
12 месяцев.
