Датчик температуры накладной S+S Regeltechnik ALTM1-A-LCD
Цена по запросу
- Производитель: S+S Regeltechnik
- Серия: THERMASGARD ALTM1
- Модель: ALTM1-A-LCD
- Диапазон измерения: переключение между 8 диапазонами измерения, Tмax до +100 °C
- Чувствительный элемент: Pt1000, DIN EN 60751, класс B
- Выход: автоматический 0–10 В ⁄ 4...20 мА
- С дисплеем
- Напряжение питания: 24 В перем. ⁄ пост. тока (± 10 %)
- Размеры корпуса: 72 x 64 x 37,8 мм (Tyr 1 без дисплея)
- Степень защиты: IP 65
Отдел продаж: sale@lantaclimate.ru
- Описание
- Документация
Датчик температуры накладной ⁄ накладной для труб S+S Regeltechnik ALTM1-A-LCD предназначен для измерения температуры на поверхности линий, труб (например, горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева.
Калибруемый накладной измерительный преобразователь температуры ALTM1-A-LCD с функцией Automatic Output Switching (исполнение AOS) определяет необходимый тип выхода и автоматически включает потенциальный или токовый выход, преобразуя измеряемые величины в нормированный сигнал 0–10 В или 4...20 мА.
Имеет 8 переключаемых диапазонов измерения (макс. –20...+150 °C), корпус из ударопрочного пластика с быстрозаворачиваемыми винтами.
Снабжен двухстрочным дисплеем с подсветкой, вырез 36 x 15 мм (Ш x В), для индикации фактической температуры и самодиагностики (обрыв датчика, короткое замыкание датчика)

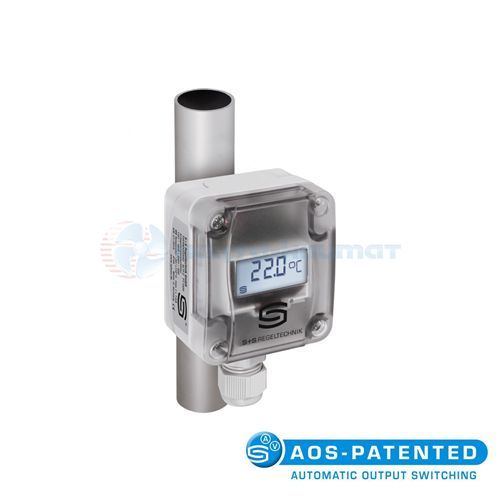

Датчик устанавливается непосредственно на внешнюю поверхность трубы с помощью входящего в комплект стяжного хомута.
Основные технические характеристики:
- Модель: ALTM1-A-LCD
- С дисплеем
- Выход: автоматический 0–10 В ⁄ 4...20 мА
- Диапазон измерения, переключение между 8 диапазонами: -20...+150°C / -50...+50°C / -20...+80°C / -30...+60°C / 0...+40°C / 0...+50°C (по умолчанию)/ 0...+100°C / 0...+150°C.
- Чувствительный элемент: PT1000
- Степень защиты корпуса: IP 65
S+S Regeltechnik ALTM1-A-LCD — оптимальное решение для систем автоматизации, где требуется надёжный и быстрый контроль температуры трубопроводов.
Почему стоит выбрать ALTM1-A-LCD?
- Гибкость выходного сигнала. Автоматическое переключение между нормированными сигналами 0–10 В и 4–20 мА благодаря функции AOS (Automatic Output Switching)
- Универсальность. Подходит для трубопроводов горячего и холодного водоснабжения, а также отопительных магистралей.
- Точность и гибкость. 8 переключаемых диапазонов измерения (от –20 до +150 °C) и возможность калибровки позволяют настроить датчик под конкретные задачи.
- Дисплей с подсветкой, для индикации фактической температуры и самодиагностики (обрыв датчика, короткое замыкание датчика)
- Удобный монтаж. Ударопрочный пластиковый корпус с быстрозаворачиваемыми винтами и стяжной хомут в комплекте — установка занимает минуты.
- Долговечность. Конструкция рассчитана на длительную работу в сложных условиях эксплуатации
Принадлежности:
WLP-1 (Арт: 7100-0060-1000-000) Теплопроводящая паста, без силикона (не содержится в комплекте поставки)
Характеристики ALTM1-A-LCD
| Напряжение питания | 24 В перем. ⁄ пост. тока (± 10 %) |
| Тип подключения | 3-проводное подключение |
| Потребляемая мощность | < 1,0 В·А/ 24 В пост. тока < 2,2 В·А/ 24 В перем. тока |
| Погрешность | обычно ± 0,2 K при +25 °C |
| Выход | автоматический 0–10 В ⁄ 4...20 мА (благодаря Automatic Output Switching – прибор определяет необходимый тип выхода и автоматически включает потенциальный или токовый выход) |
| Чувствительный элемент | Pt1000, DIN EN 60751, класс B |
| Диапазон измерения | переключение между 8 диапазонами измерения (опционально — другие диапазоны измерения) Компактное исполнение: Tмax до +100 °C, рабочий диапазон −50... +100 °C; с ручной коррекцией нуля (±10 K) |
| Температура окружающей среды | измерительный преобразователь: −30...+70 °C |
| Монтаж ⁄подключение | бесконечная стяжная лента (хомут) с замком из металла, (входит в объем поставки) Ø = 13–92 мм (¼–3 дюйма); L = 300 мм |
| Сопротивление изоляции | ≥ 100 МОм, при +20 °C (500 B постоянного тока) |
| Размеры стяжной ленты | Ø = 13–92 мм (¼–3 дюйма), L = 300 мм |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 72 x 64 x 43,3 мм (Tyr 1 c дисплеем) |
| Дисплей | дисплей с подсветкой, двухстрочный, вырез ок. 36 x 15 мм (Ш x В), для индикации фактической температуры и самодиагностики (обрыв датчика, короткое замыкание датчика) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) Корпус проверен, TÜV SÜD, отчет № 713139052 (Tyr 1) |
| Нормы |
соответствие CEнормам, электромагнитная совместимость согласно EN 61326, директива 2014/ 30/ EU
|
