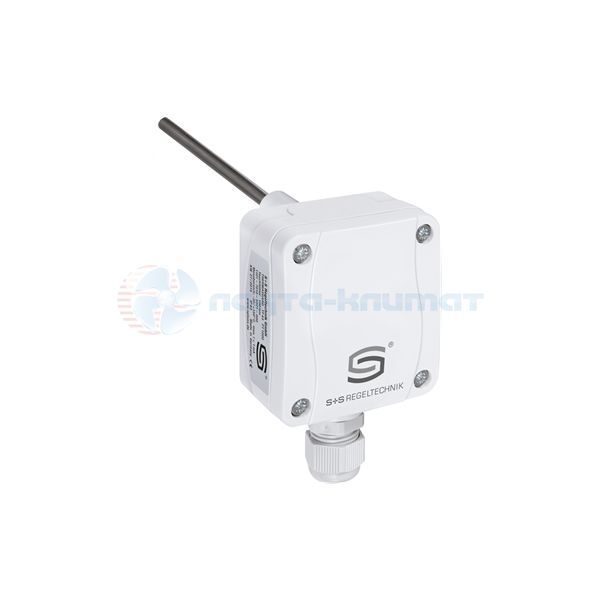

Датчик температуры S+S TF65 NTC10K
Датчик температуры TF65 NTC10K 200 мм
- Производитель: S+S Regeltechnik
- Серия: THERMASGARD
- Длина гильзы: 200 мм
- Чувствительный элемент: NTC10K
- Диапазон измерения: -30…+150°C
- Степень защиты: IP 67
Встраиваемые/погружные датчики температуры TF65 это электрические контактные термометры, которые служат для измерения температуры в жидкостях и газах и устанавливаются, например, в трубопроводах и резервуарах.
ДОСТУПНЫ ДРУГИЕ КОНФИГУРАЦИИ (см. ниже)
- Описание
- Документация
- Гарантия
TF65 NTC10K Датчик температуры S+S Regeltechnik
Датчик температуры канального типа TF 65 NTC10K — это термометр сопротивления с пассивным выходом, корпусом из пластика с высокой ударной вязкостью, крышкой корпуса с быстрозаворачиваемыми винтами и прямой защитной трубкой. Патент № DE 10 2012 017 500.0
Для агрессивных сред использовать погружные гильзы из высококачественной стали. Датчики температуры используются в трубопроводах, отопительных системах, коллекторах, теплоцентралях, системах горячего и холодного водоснабжения, системах циркуляции масла и смазочных веществ, машиностроении, приборостроении и производстве промышленного оборудования, а также в промышленности в целом.
Технические характеристики датчика температуры TF65 NTC10K
| Чувствительный элемент | NTC10kOhm |
|---|---|
| Тип подключения | по двухпроводной схеме |
| Измерительный ток | < 2,0 мВт |
| Диапазон измерения | –30...+150 °C |
| Температура окружающей среды | –20...+100 °C |
| Сопротивление изоляции | ≥ 100 МОм, при +20 °C (500 B постоянного тока) |
| Защитная трубка | высококачественная сталь, 1.4571, V4A, Ø = 6 мм |

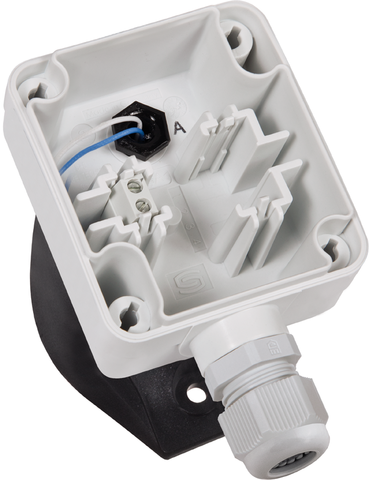

| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам на плате |
| Cable connection | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |

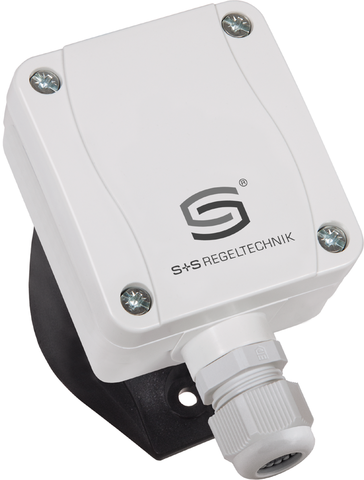

| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/ крестовой шлиц), цвет – транспортный белый (аналогичен RAL 9016) |
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr 1) |
| Присоединение кабеля | M 16 x 1,5; с разгрузкой от натяжения, сменное исполнение, макс. внутренний диаметр 10,4 мм |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529) |
ПРИНАДЛЕЖНОСТИ (заказываются отдельно)

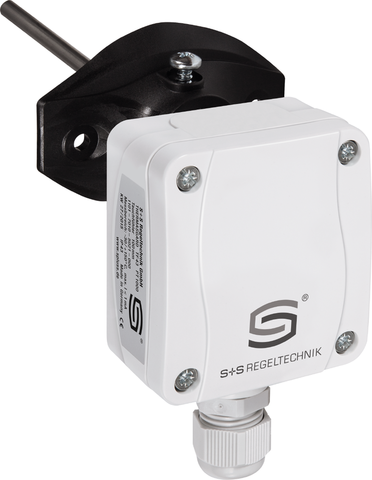

MF-15-K: Присоединительный фланец из пластика, 56,8 x 84,3 мм, проходное сечение трубы Ø = 15,2 мм, Tmax = +100 °C
TH 08 - ms ⁄ xx: Погружная гильза из никелированной латуни, Ø = 8 мм, Tmax = +150 °C, pmax = 10 бар
TH 08 - VA ⁄ xx: Погружная гильза из высококачественной стали V4A (1.4571), Ø = 8 мм, Tmax = +600 °C, pmax = 40 бар
TH 08 - VA ⁄ xx ⁄ 90: Погружная гильза из высококачественной стали V4A (1.4571), с горловиной (90 мм), Ø = 8 мм, Tmax = +600 °C, pmax = 40 бар
Доступные конфигурации датчиков температуры TF65 NTC10K
| Артикул | Тип |
| 1101-7021-5011-000 | THERMASGARD® TF65 NTC10K 50mm |
| 1101-7021-5021-000 | THERMASGARD® TF65 NTC10K 100mm |
| 1101-7021-5031-000 | THERMASGARD® TF65 NTC10K 150mm |
| 1101-7021-5041-000 | THERMASGARD® TF65 NTC10K 200mm |
| 1101-7021-5051-000 | THERMASGARD® TF65 NTC10K 250mm |
| 1101-7021-5061-000 | THERMASGARD® TF65 NTC10K 300mm |
| 1101-7021-5071-000 | THERMASGARD® TF65 NTC10K 350mm |
| 1101-7021-5081-000 | THERMASGARD® TF65 NTC10K 400mm |
12 месяцев.
