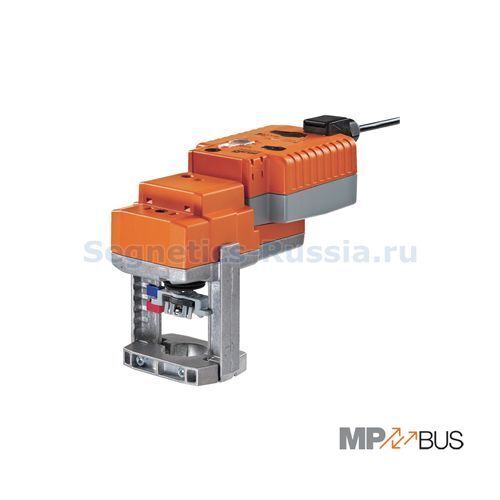

Электропривод Belimo NVKC24A-MP-TPC

Электропривод Belimo NVKC24A-MP-TPC для 2- и 3-ходовых седельных клапанов, усилие 1000 Н, ход штока 20 мм, управление 3-х позиционное, AC/DC 24 V, IP54. Связь через Belimo MP-Bus. Со встроенным конденсатором. Время срабатывания 35 с / 20 мм

Привод Belimo NVKC24A-MP-TPC устанавливается непосредственно на клапан с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Режим работы: Привод подключается к аналоговому управляющему сигналу 2...10 V (обратите внимание на рабочий диапазон) и перемещается в заданное положение одновременно с загрузкой встроенных конденсаторов. Отключение напряжения питания приводит к перемещению клапана в выбранное безопасное положение за счет накопленной электрической энергии.

Управление по шине: Привод получает цифровой управляющий сигнал от контроллера более высокого уровня через MP-Bus и перемещается в заданное положение. Соединение U служит интерфейсом связи и не подает аналоговое измерительное напряжение..

Привод полностью разряжен после поставки с завода, поэтому перед первоначальным вводом в эксплуатацию приводу требуется около 20 секунд предварительной зарядки, чтобы довести конденсаторы до требуемого уровня напряжения.

Настройка положения безопасности (POP). Поворотная ручка положения безопасности может использоваться для регулировки желаемого положения безопасности в диапазоне от 0 до 100% с шагом 10%. Поворотная ручка соответствует адаптированной или запрограммированной высоте хода. В случае отключения питания привод переместится в выбранное положение безопасности с учетом времени перехода (PF) 2 с, установленного на заводе.

Возможность подключения датчика (пассивного или активного датчика или переключающего контакта). Привод MP служит в качестве аналого-цифрового преобразователя для передачи сигнала датчика по шине MP в систему более высокого уровня.

Заводские настройки соответствуют наиболее распространенным областям применения. Отдельные параметры могут быть изменены с помощью Belimo Assistant 2 или ZTH EU.

Возможно ручное управление кнопкой (временное). Зубчатая передача отключается, и привод отсоединяется, пока кнопка нажата.
Ход регулируется шестигранным ключом (4 мм), который вставляется в верхнюю часть привода. Вал привода выдвигается при повороте ключа по часовой стрелке.

Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
