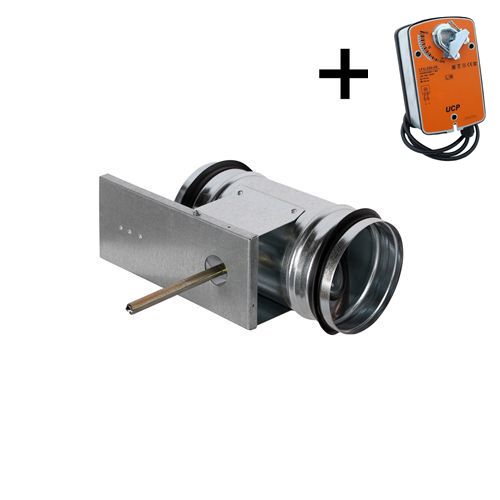

Клапан воздушный Shuft с электроприводом UCP DCGAr 200+LFU-230-05

Воздушный клапан Shuft с электроприводом UCP DCGAr 200+LFU‑230‑05 — пружинный возврат и надёжное перекрытие канала

Воздушный клапан Shuft DCGAr 200 в комплекте с электроприводом UCP LFU‑230‑05 предназначен для регулирования расхода воздуха и перекрытия вентиляционного канала в промышленных и коммерческих системах вентиляции. Главная особенность модели — возвратная пружина в приводе: при аварийном отключении питания заслонка автоматически возвращается в исходное положение. Это критически важно для систем, где требуется гарантированное перекрытие канала при нештатных ситуациях — например, в противопожарной вентиляции или на объектах с жёсткими требованиями к безопасности. Клапан рассчитан на работу при температуре перемещаемого воздуха от −40 до +70 °C и подходит для цехов, складов, логистических комплексов и административных зданий.

Назначение и сферы применения

Клапан Shuft DCGAr 200+LFU‑230‑05 решает две ключевые задачи:

• Регулирование расхода воздуха. Настройка объёма воздушного потока в зависимости от режима работы системы вентиляции.
• Перекрытие вентиляционного канала. Полное закрытие заслонки при остановке системы или в аварийных режимах — предотвращает обратный ток воздуха, теплопотери и попадание загрязнений в воздуховод.

Типичные сценарии использования:

• Разделение зон в общей системе вентиляции (между цехом и складом, производственной и офисной частью).
• Отсечение участков воздуховодов для обслуживания без остановки всей системы.
• Интеграция в автоматизированные системы с диспетчеризацией.

Конструкция и обеспечение герметичности

• Корпус и заслонка. Выполнены из оцинкованного стального листа — устойчивы к коррозии и механическим нагрузкам при длительной эксплуатации.
• Круглое сечение. Посадочный диаметр вентиляционного канала — 200 мм: компактный размер подходит для локальных веток воздуховодов и распределительных узлов.
• Резиновые уплотнители. Установлены на кромке поворотной пластины и по периметру корпуса — обеспечивают герметичное соединение с воздуховодом и минимизируют утечки воздуха.
• Поворот заслонки. Рабочий диапазон — 0–90°: от полностью закрытого до полностью открытого положения.

Конструкция гарантирует плотное прилегание заслонки к корпусу, минимальные потери давления при открытом канале и соответствие требованиям по энергоэффективности вентиляционных систем.

Электропривод LFU‑230‑05 с возвратной пружиной

Электропривод UCP LFU‑230‑05 установлен на монтажной площадке корпуса и передаёт крутящий момент на заслонку через жёсткий шток. Корпус привода выполнен из оцинкованной стали. Ключевые характеристики:

• Возвратная пружина. При подаче питания привод переводит заслонку в рабочее положение (открыто или закрыто — в зависимости от схемы подключения). При аварийном отключении питания пружина автоматически возвращает заслонку в исходное положение — это обеспечивает гарантированное перекрытие канала без внешнего управления.
• Крутящий момент: 5 Нм — обеспечивает уверенный поворот заслонки даже при повышенном давлении в канале.
• Тип управления: 2‑позиционное — режим «открыто/закрыто» без промежуточных положений. Оптимально для систем, где требуется чёткое срабатывание, а не плавное регулирование.
• Напряжение питания: AC 230 В ± 10 % — стандартное питание, совместимое с большинством щитов автоматики.

Пружинный привод — ключевое отличие модели LFU‑230‑05 от аналогов с позиционным управлением. В системах, где безопасность важнее плавной регулировки, именно автоматический возврат заслонки при потере питания делает клапан незаменимым.

Эксплуатационные параметры и устойчивость к условиям среды

• Диапазон температур перемещаемого воздуха: от −40 °C до +70 °C — подходит для неотапливаемых складов, холодных цехов и зон с повышенной температурой.
• Стойкость к агрессивным средам. Оцинкованная сталь корпуса, привода и заслонки сохраняет рабочие свойства при высокой влажности, конденсате и перепадах температур.
• Долговечность. Механическая передача через шток и пружинный механизм рассчитаны на многократные циклы срабатывания без износа в ключевом узле.

Технические характеристики Shuft DCGAr 200+LFU‑230‑05

Чем LFU‑230‑05 отличается от других приводов UCP

LFU‑230‑05 — выбор для систем, где критично гарантированное перекрытие канала при потере питания. Если нужен плавный 2/3‑позиционный контроль без пружинного возврата, оптимальны приводы LMU или TMU.

Для каких объектов подходит клапан Shuft DCGAr 200+LFU‑230‑05

• Производственные цеха — аварийное перекрытие вентиляционных каналов при нештатных ситуациях.
• Склады и логистические комплексы — управление воздухообменом по зонам с гарантированным закрытием при остановке системы.
• Административные и коммерческие здания — интеграция в автоматизированные системы вентиляции с диспетчеризацией.
• Объекты с требованиями к пожарной безопасности — пружинный возврат обеспечивает перекрытие канала без внешнего сигнала при отключении электропитания.

Преимущества выбора клапана Shuft DCGAr 200+LFU‑230‑05

• Аварийная безопасность. Возвратная пружина автоматически закрывает клапан при отключении питания — без дополнительных сигналов и управления.
• Герметичность. Резиновые уплотнители исключают утечки и обеспечивают плотное прилегание заслонки в закрытом положении.
• Уверенный момент (5 Нм). Заслонка надёжно закрывается даже при перепадах давления в канале.
• Совместимость с автоматикой. Питание 230 В и 2‑позиционное управление упрощают интеграцию в существующие щиты автоматики.
• Долговечность. Оцинкованная сталь, механическая передача через шток и пружинный механизм рассчитаны на длительную эксплуатацию.
