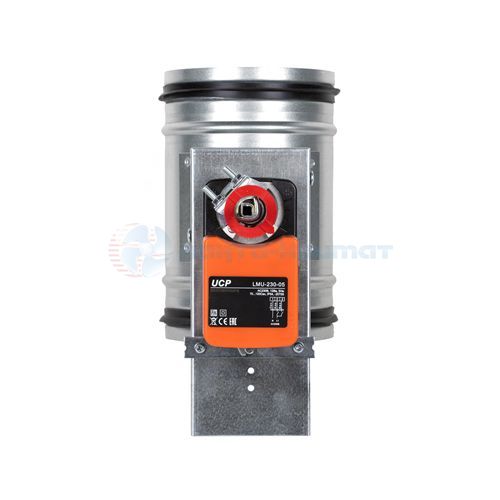

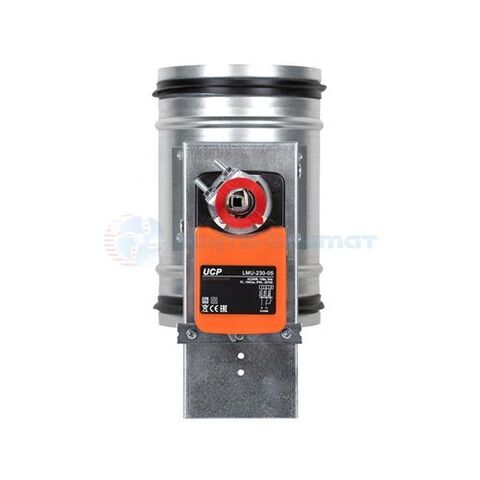

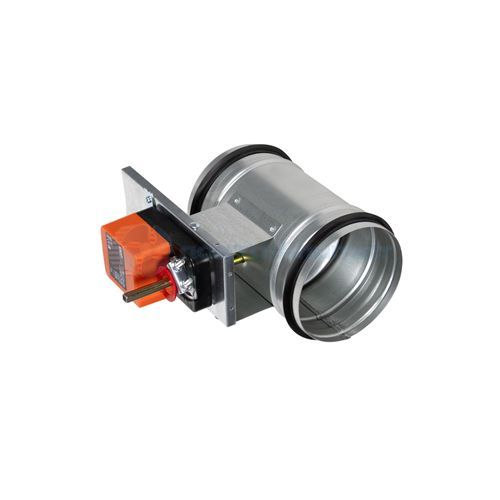

Клапан воздушный Shuft с электроприводом UCP DCGAr 355+LMU-230-05

Воздушный клапан с электроприводом Shuft DCGAr 355+LMU‑230‑05 — точное регулирование воздушного потока для промышленных систем

Воздушный клапан Shuft DCGAr 355 в комплекте с электроприводом UCP LMU‑230‑05 предназначен для надёжного регулирования расхода воздуха и полного перекрытия вентиляционного канала в промышленных и коммерческих системах вентиляции. Модель рассчитана на эксплуатацию в широком температурном диапазоне (от −40 до +70 °C) и подходит для объектов с жёсткими условиями: производственных цехов, складов, логистических комплексов и административных зданий. Прочная конструкция из оцинкованной стали и герметичные уплотнения обеспечивают долговечность, а электропривод с крутящим моментом 5 Нм — уверенную работу заслонки даже при перепадах давления в канале.

Назначение и основные задачи в системе вентиляции

Клапан Shuft DCGAr 355+LMU‑230‑05 решает две ключевые задачи:

• Регулирование расхода воздуха. Позволяет точно настраивать объём воздушного потока в зависимости от текущих требований системы — например, по зонам или в разные смены.
• Перекрытие вентиляционного канала. При остановке системы или в аварийных режимах заслонка полностью перекрывает канал — это предотвращает обратный ток воздуха, теплопотери и попадание загрязнений в воздуховод.

Типичные сценарии использования:

• Разделение зон в общей системе вентиляции (например, между цехом и складом).
• Отсечение участков воздуховодов для обслуживания без остановки всей системы.
• Интеграция в автоматизированные системы с диспетчеризацией и погодным регулированием.

Конструкция и обеспечение герметичности

• Корпус и заслонка. Выполнены из оцинкованного стального листа — устойчивы к коррозии и механическим нагрузкам при длительной эксплуатации.
• Круглое сечение. Посадочный диаметр вентиляционного канала — 355 мм: компактный размер подходит для локальных веток воздуховодов и распределительных узлов.
• Резиновые уплотнители. Установлены на кромке поворотной пластины и по периметру корпуса — обеспечивают герметичное соединение с воздуховодом и минимизируют утечки воздуха.
• Поворот заслонки. Рабочий диапазон — 0–90°: от полностью закрытого до полностью открытого положения.

Такая конструкция гарантирует плотное прилегание заслонки к корпусу, минимальные потери давления при открытом канале и соответствие требованиям по энергоэффективности вентиляционных систем.

Электропривод LMU‑230‑05: мощность и управление

Электропривод UCP LMU‑230‑05 установлен на монтажной площадке корпуса и передаёт крутящий момент на заслонку через жёсткий шток. Ключевые характеристики:

• Крутящий момент: 5 Нм — обеспечивает уверенный поворот заслонки даже при повышенном давлении в канале и предотвращает «залипание» при перепадах температуры.
• Тип управления: 2/3‑позиционное — позволяет использовать клапан как в режиме «открыто/закрыто», так и с промежуточными положениями для плавного регулирования расхода.
• Напряжение питания: AC 230 В ± 10 % — стандартное питание, совместимое с большинством щитов автоматики и систем диспетчеризации.
• Передача усилия: через шток без промежуточных редукторов — минимальные люфты и высокая точность позиционирования.

Привод рассчитан на длительную эксплуатацию и подходит для интеграции в типовые системы автоматизации зданий.

Эксплуатационные параметры и устойчивость к условиям среды

• Диапазон температур перемещаемого воздуха: от −40 °C до +70 °C — подходит для неотапливаемых складов, холодных цехов и зон с повышенной температурой.
• Стойкость к агрессивным средам. Оцинкованная сталь и резиновые уплотнители сохраняют рабочие свойства при высокой влажности, конденсате и перепадах температур.
• Долговечность. Отсутствие быстроизнашиваемых пластиковых элементов в ключевых узлах увеличивает срок службы клапана и снижает потребность в обслуживании.

Технические характеристики Shuft DCGAr 355+LMU‑230‑05

Преимущества клапана Shuft DCGAr 355+LMU‑230‑05 перед аналогами

• Повышенный крутящий момент (5 Нм). Уверенная работа заслонки даже в сложных условиях — при перепадах давления и на длинных участках воздуховодов.
• Диаметр (355 мм). Подходит для локальных веток и распределительных узлов, где важна экономия пространства.
• Герметичность. Резиновые уплотнители исключают утечки и способствуют энергоэффективной работе всей системы вентиляции.
• Совместимость с автоматикой. 2/3‑позиционное управление и питание 230 В упрощают интеграцию в существующие щиты автоматики и системы диспетчеризации.
• Надёжность. Оцинкованная сталь устойчива к коррозии, а механическая передача через шток повышает точность и долговечность.

Почему стоит купить воздушный клапан Shuft в нашей компании

• Широкий ассортимент. В наличии воздушные клапаны и электроприводы Shuft, а также комплектующие для систем вентиляции.
• Выгодные цены. Прямые поставки от производителя позволяют предлагать конкурентные условия.
• Профессиональный монтаж. Выполняем монтаж систем вентиляции в Москве, включая подбор, установку и настройку клапанов и приводов.
• Техническая поддержка. Поможем подобрать оборудование под параметры вашей системы и дадим рекомендации по эксплуатации.

В нашем каталоге представлен широкий ассортимент воздушных клапанов и электроприводов для промышленных и коммерческих объектов. Предлагаем комплексные решения для систем вентиляции: от подбора оборудования до монтажа и пусконаладки в Москве.

Заказать воздушный клапан Shuft DCGAr 355+LMU‑230‑05 или получить консультацию по подбору оборудования: sale@lantaclimate.ru
