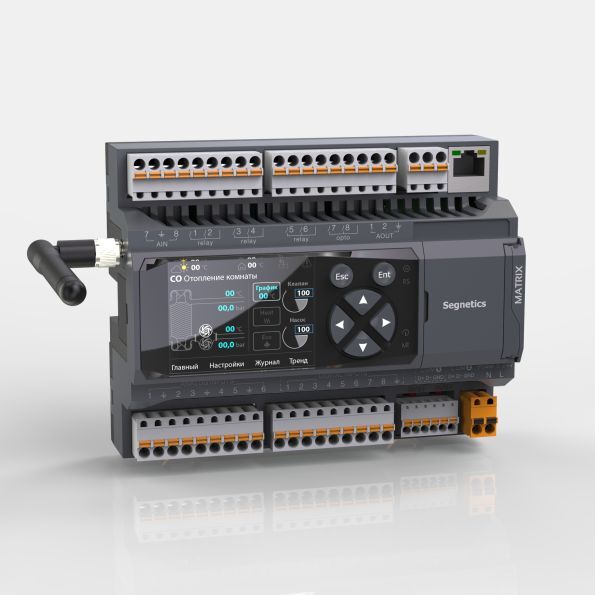

Контроллер Segnetics Matrix-1025-90-4
Контроллер Segnetics Matrix-1025-90-4
- Встроенный модем
- Слот карты памяти: MircoSD, до 32 Гб
- Графический дисплей: TFT, цветной «TrueColor», диагональ 2.4"
- Клавиатура 6 кнопок
- Поддержка ЭРВ с приводом шагового типа
- Выходы драйвера EVD: 1
- Аналоговые входы (Ain): 8
- Аналоговые выходы (Aout): 2
- Дискретные входы (Din): 8
- Дискретные выходы (Dout реле): 5
- Дискретные выходы (Dout симистор): -
- Дискретные выходы (Dout оптореле): -
- USB для конфигурирования, RS-485
- Высокоскоростная шина MTBus
- Поддержка сетей 4G LTE; GSM; GPRS/EDGE 900/1800 MHz; сообщений SMS
Разъем SMA для подключения внешней антенны
Слот SIM-карты стандарта MicroSIM
Контроллер Segnetics Matrix был разработан для обработки больших объемов внешних данных. Его высокая скорость, впечатляющая периферия, современный дизайн и отличное качество делают его надежным решением для большинства задач автоматизации, предлагая простое и экономичное исполнение.
Отдел продаж: sale@lantaclimate.ru
- Описание
- Документация
Контроллер Segnetics Matrix-1025-90-4 с дисплеем, 1 выход драйвера EVD, 8 аналоговых входов, 2 аналоговых выхода, 8 дискретных входов, 5 дискретных выходов (реле), 0 дискретных выходов (симистор), 0 дискретный выход (оптореле). Встроенный модем
Matrix-1025-90-4 — это модификация контроллера с встроенным драйвером ЭРВ (EVD, Expansion Valve Driver). Она создана для управления холодильными системами. Устройство поддерживает стабильный перегрев испарителя, регулируя степень открытия электронного расширительного вентиля с шаговым приводом.

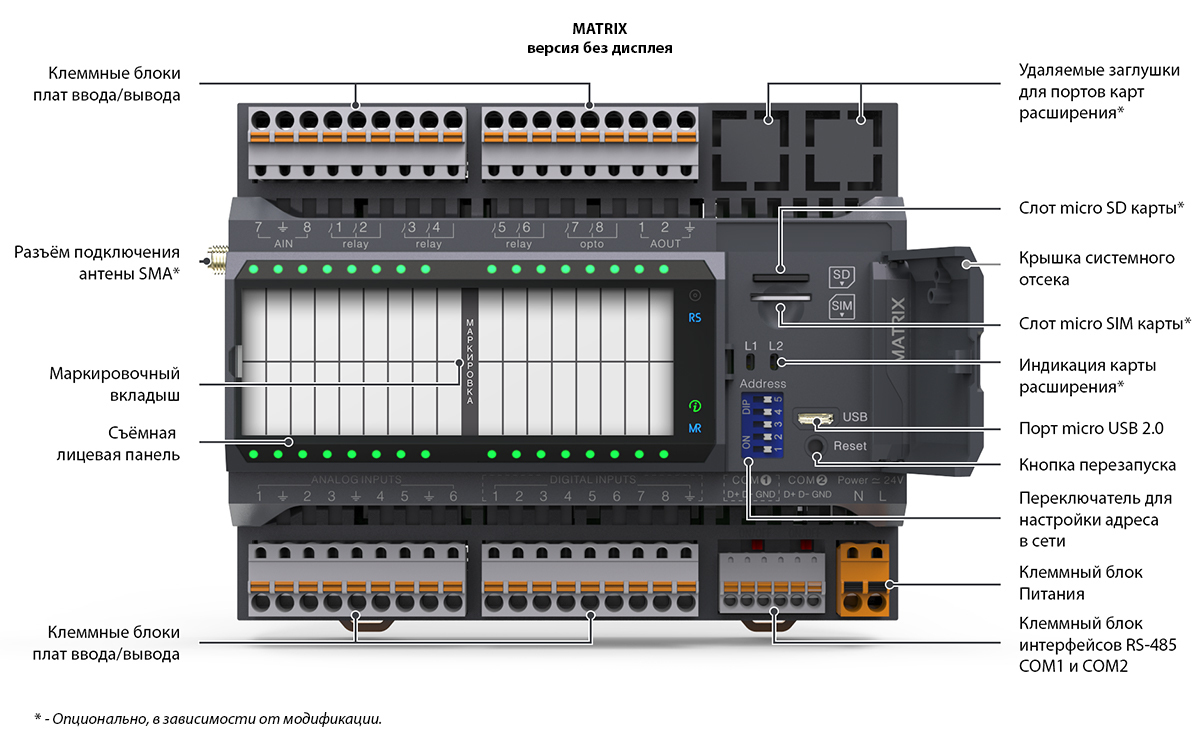

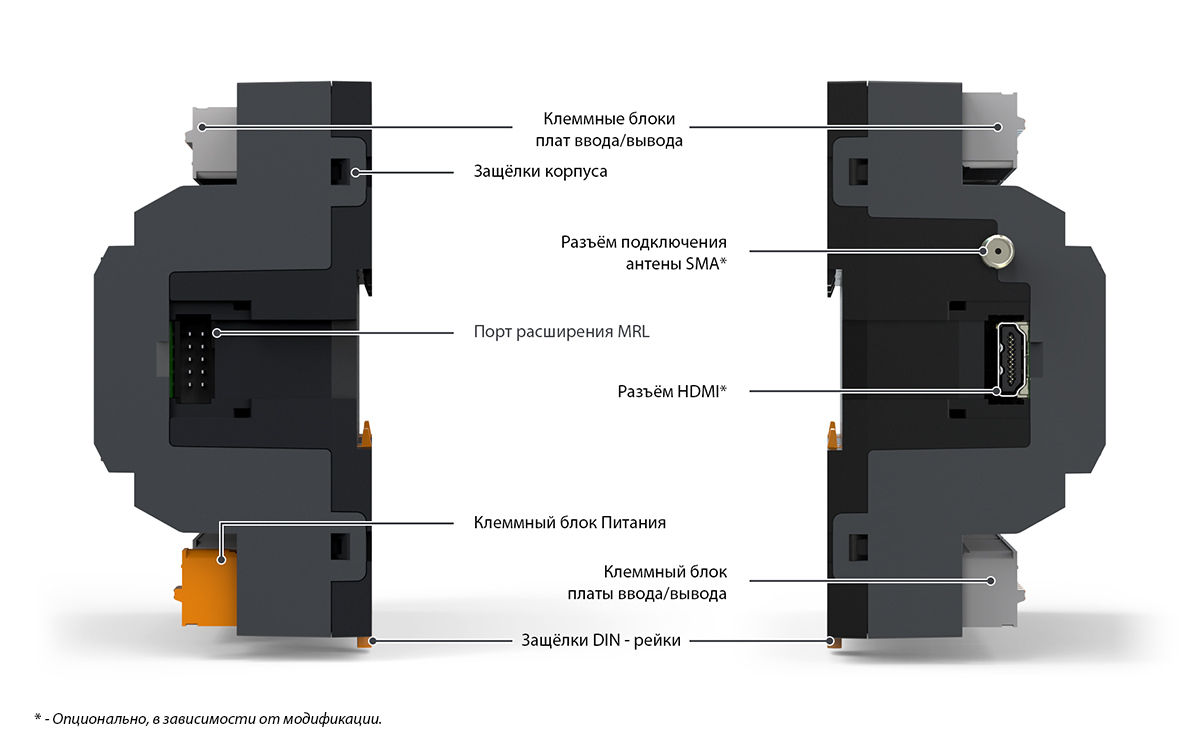

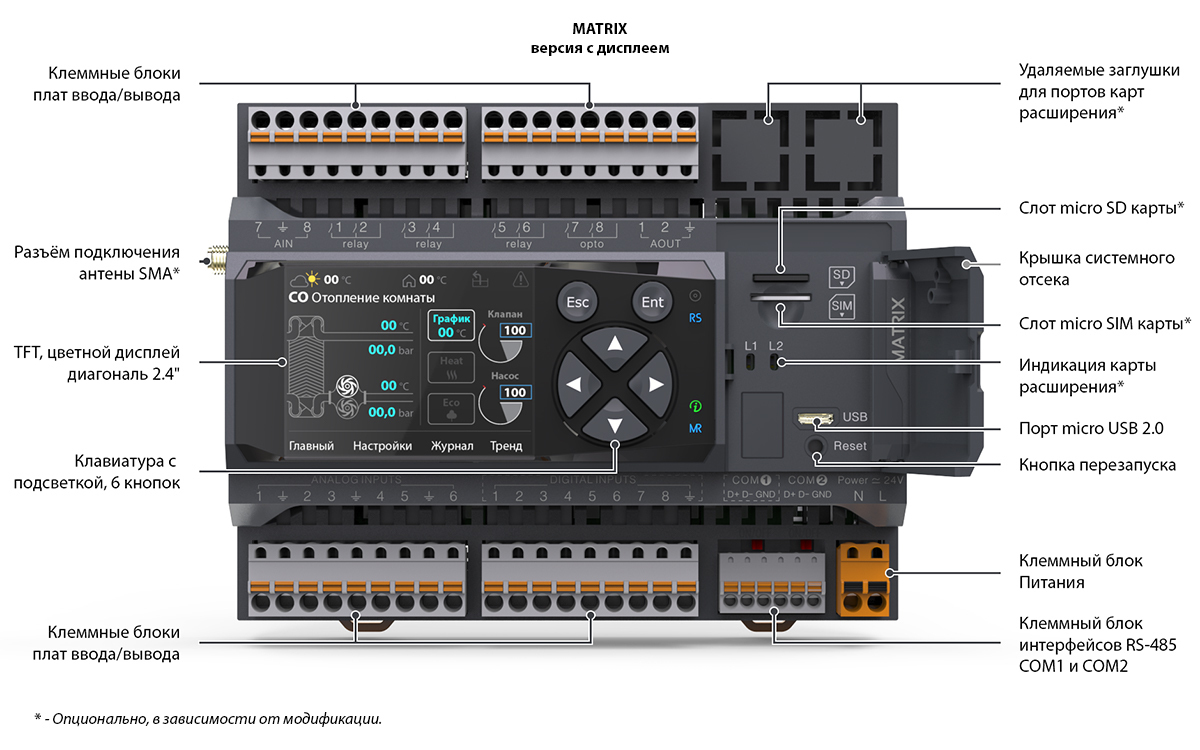

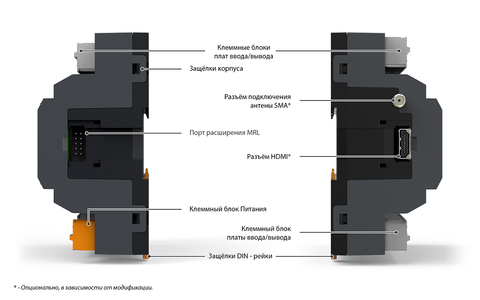

Расположение клемм
Драйвер может работать с биполярными (Bipolar) и униполярными (Unipolar) шаговыми электронными вентилями, поддерживает полношаговый и полушаговый режимы, обеспечивает плавные разгон и замедление при начале и перед окончанием движения, имеет функцию удержания привода вентиля с заданным током (только для биполярных приводов).
Фирменное программное обеспечение дает возможность задавать рабочие параметры привода вентиля, изменяя их в широких пределах, что позволяет обеспечить работу подавляющего большинства существующих на рынке расширительных вентилей с диапазоном холодопроизводительности от 1.5 КВт до 2400 КВт.
Принцип управления степенью открытия вентиля основан на приведении в движение электропривода шагового типа из заранее известного положения (соответствующего состоянию полностью закрытого вентиля) на требуемое количество шагов.
В зависимости от типа привода электронного вентиля (униполярного или биполярного), нужно использовать соответствующие схемы подключения. (подробнее см. Инструкцию)
При использовании модификации прибора со встроенным драйвером электронного расширительного вентиля предоставляется возможность настроить параметры применяемого вентиля. Это можно сделать вручную, либо выбрать соответствующую модель из выпадающего списка, где представлены наиболее распространенные вентили: Alco, Carel, Danfoss, Hongsen, Parker, Sanhua, Ридан (подробнее см. Инструкцию). Рабочие параметры выбранного вентиля автоматически подставляются в соответствующие поля конфигурации драйвера.
Если нужный вентиль отсутствует в списке, его параметры могут быть заданы вручную. Для этого понадобится документация производителя на данный вентиль.
Контроллеры Segnetics Pixel2 программируется с помощью инструментальных средств Segnetics: SMLogix, SMArt, SMConfig, SMConstructor и других.
Характеристики Segnetics Matrix-1025-90-4
| Выход драйвера EVD | |
| Количество | 1 |
| Амплитудное значение выходного напряжения, В | 11,2...13 |
| Диапазон задания степени открытия вентиля | 0...100 |
| Диапазон задания скорости работы вентиля, шаг/с | 10...500 |
| Диапазон задания скорости работы вентиля открытия вентиля, шаг | 100...10000 |
| Деление шагов | Шаг, полушаг |
| Дискретные входы | |
| Количество | 8 |
| Номинальное напряжение | 24В AC/DC |
| Гальваническая изоляция | Групповая, по 8 входов в группе |
| Дискретные выходы | |
| Количество и тип |
5 - Реле 0 - Оптореле |
| Тип защиты | Комбинированный |
| Аналоговые входы | |
| Количество | 8 |
| Поддержка датчиков | RTD, NTC, Конфигурируемый пользователем |
| Режимы работы | Измерение температуры: разрешение 0,1ºC, Измерение сигнала 0-10В: разрешение 3мВ, Измерение сигнала 4-20мА: разрешение 6мкА Режим дискретного входа |
| Тип защиты | Комбинированный, до 36В |
| Аналоговые выходы | |
| Количество | 2 |
| Максимально допустимый ток нагрузки | 5мА |
| Тип защиты | Комбинированный, до 36В |
| Питание | |
| Номинальное напряжение | 24В AC/DC |
| Рабочий диапазон | 16…48VDC 18…36VAC |
| Максимально допустимое напряжение | 60В |
| Потребляемая мощность | до 5,4Вт |
| Питание от USB | Для конфигурирования и обновления ПО |
| Защита | Тип: Сменный плавкий предохранитель 2А, Класс: III |
| Интерфейсы | |
| RS-485 (COM1) |
Гальванически изолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU |
| RS-485 (COM2) |
Гальванически неизолированный, Разъём: клеммная колодка, Протокол: Modbus-RTU или системная шина: MR-Bus2 |
| Порт расширения |
Системная шина: MR-Bus2 |
| USB-device | USB 2.0, Разъём: типа Micro-B |
| Слот карт памяти ** | MircoSD, до 32 Гб |
| GSM 3Gмодем ** | SIM-карты: стандарт MicroSIM, Диапазоны: GSM/GPRS/EDGE + UMTS/HSPA до 7.2Мбит/с, Сообщения SMS |
| HDMI ** | 1080p, True Color |
| Слот сетевых карт с дополнительными интерфейсами | Ethernet LAN 100 Мбит/с, USB Host 2.0, RS-485 Modbus, RS-232, CAN Bus, M-Bus |
| HMI | |
| Клавиатура | 6 кнопок |
| Графический дисплей | TFT, цветной «TrueColor», диагональ 2.4" |
|
Разрешение дисплея |
320 х 240 точек |
|
Сенсорный экран |
Резистивный, по всей зоне дисплея |
|
Часы реального времени |
Сменная батарея CR1632 |
|
Звуковая сигнализация |
Однотональная |
|
Светодиодная индикация |
4 индикатора: состояния, обмена, пользовательский, |
|
|
|
| Вычислительная подсистема | |
| Процессор | 4-х ядерный |
|
Встроенная память |
4 GB, eMMC Flash |
|
Оперативная память |
512 Mb, DDR3 |
| Операционная система | Linux Debian + автоматический режим Suspend |
| Размеры | |
| Ширина | 140 мм |
| Высота |
110 мм |
| Глубина |
55 мм |
| Вес |
360 г |

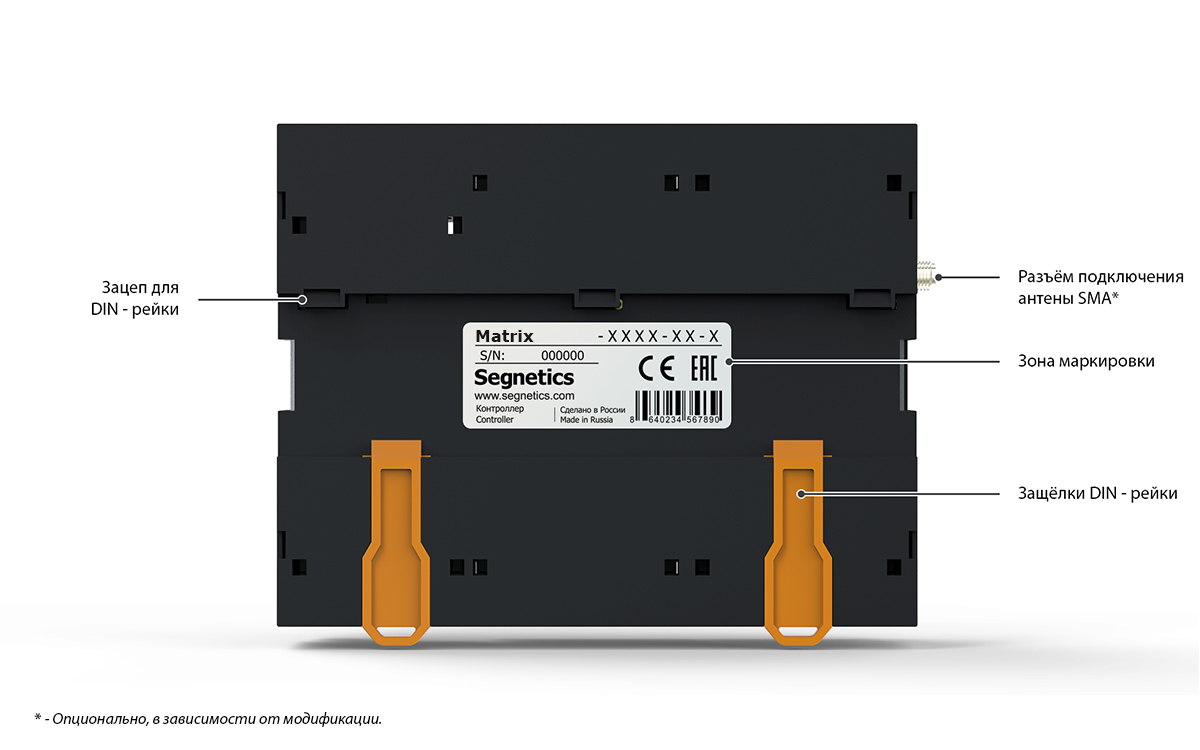

| Крепление | DIN-рейка Тип: ТН35 / 7.5 / 15 |
| Условия использования | |
| Температура | от -20°С до +55°С без замораживания |
| Влажность | до 90% без конденсации |
| Комплектация | |
| Дисплей, клавиатура | Есть |
| Modem | Нет |
| HDMI | Нет |
| SD Card | Нет |
* Только для исполнений без дисплея.
** Дополнительные опции.
