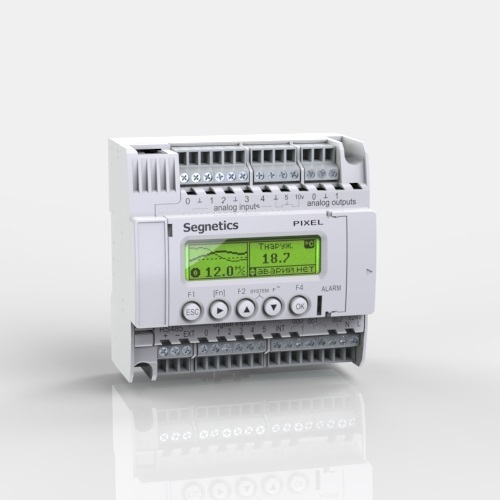

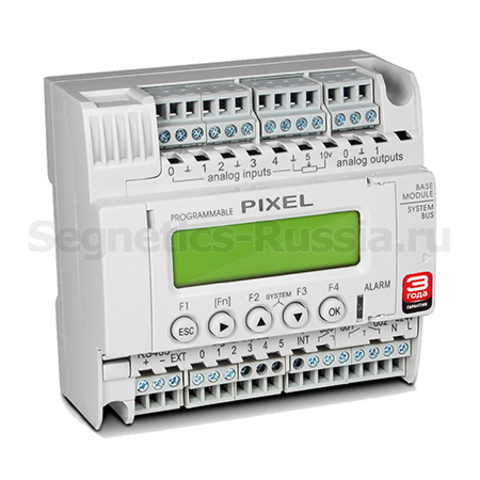

Контроллер Segnetics Pixel 2515-02-0
Segnetics Pixel 2515-02-0
- Бренд: Segnetics
- Модель: Pixel 2515-02-0
- Программируемый логический контроллер
- DIN (дискретный вход): 6
- DOUT (дискретный выход): 2 реле ; 1 транзистор
- AIN (аналоговый вход): 5 Pt1000/Ni1000 ; 1 0-10В/4-20мА; 2 NTC 1kOm
- AOUT (аналоговый выход): 2
Контроллер Segnetics Pixel 2515-02-0 — это универсальный программируемый контроллер, который идеально подходит для решения самых разнообразных задач в системах HVAC, включая вентиляцию, центральное кондиционирование, отопление и многое другое.
Отдел продаж: sale@lantaclimate.ru
- Описание
- Документация
Описание Pixel 2515-02-0
Контроллер Segnetics Pixel 2515-02-0 предназначен для автоматизации инженерных систем зданий (вентиляция, центральное кондиционирование, отопление и другие) и технологических процессов в промышленности. Отличительными особенностями данного контроллера является возможность модульного присоединения вспомогательных элементов, необходимых для конкретных задач.
Контроллер имеет встроенный коммуникационный порт RS485

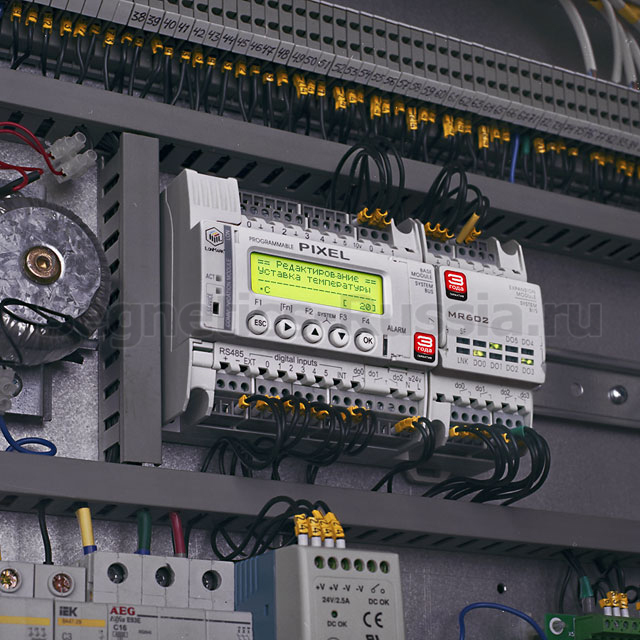

Имеется возможность увеличения количества аналоговых и цифровых входов/выходов с помощью модулями расширения Segnetics MR. Также есть есть слот для подключения дополнительного модуля памяти Segnetics PMM (используется как расширение памяти пользовательских данных и/или для переноса программ между контроллерами)
SMLogix и SMConstructor — это мощный тандем для программирования контроллера Pixel. Они позволяют создавать программы для управления инженерными системами зданий, такими как ИТП и HVAC, и адаптировать их под конкретные объекты. Просто укажите наличие необходимых установок, и программа автоматически сгенерирует FBD-программу.

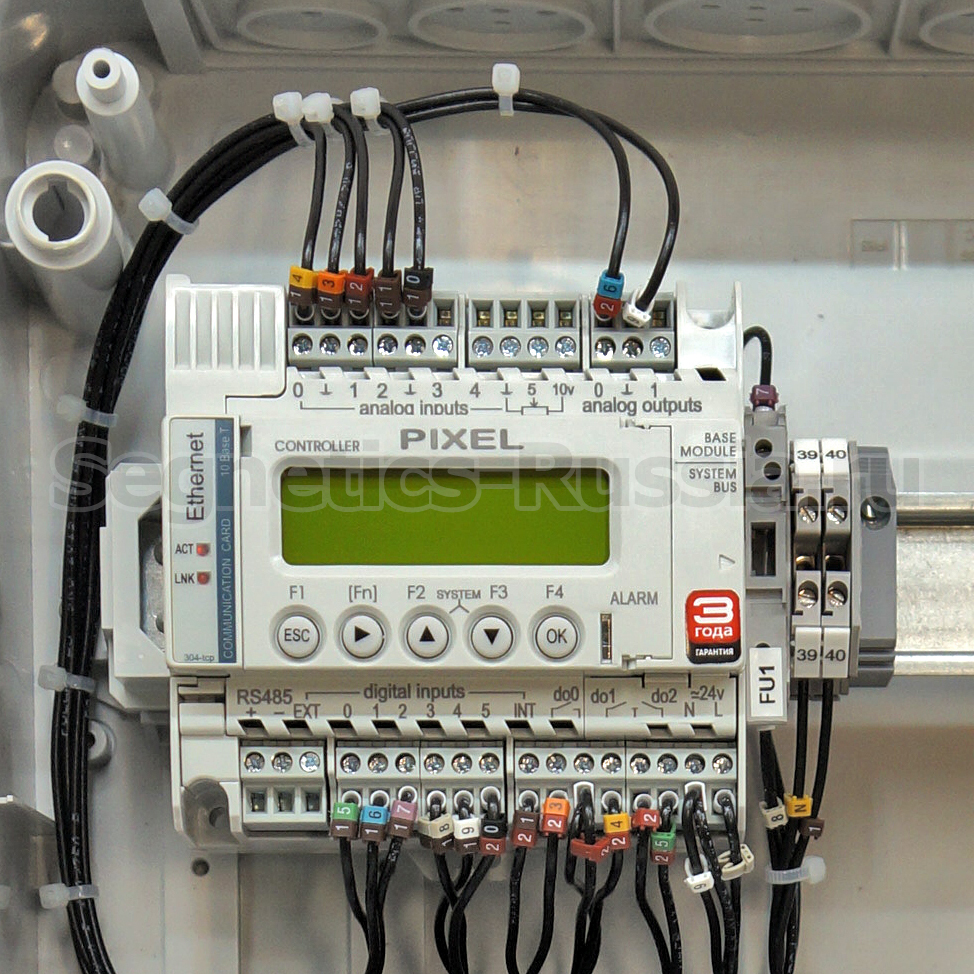

Segnetics Pixel 2515 надёжный контроллер для автоматики вентиляционных установок, ИТП. Шкафы автоматики вентиляции на Pixel 2515 – это простое и надёжное решение для автоматизации вентиляции.
Технические характеристики контроллера Segnetics Pixel 2515-02-0
| Дискретные входы | |
| Количество | 6 опторазвязанных входов |
| Уровни напряжения срабатывания | Замкнутый 'сухой' контакт - от 12 до 36VDC Разомкнутый 'сухой' контакт- от 0 до 1VDC |
| Дискретные выходы | |
| Количество | 2 релейных выхода и 1 транзисторный выход |
| D out – электромагнитное реле | |
| Коммутируемое напряжение | До 277VAC / 30VDC |
| Коммутируемый ток | До 7А |
| Время переключения | 10ms |
| Ресурс | 100000 переключений |
| D out – симистор (с опторазвязкой) | |
| Коммутируемое напряжение | До 277VAC / 50Hz |
| Коммутируемый ток | От 10mA до 0,5А |
| Регулирование угла отсечки | нет |
| Ресурс | Не ограничен |
| D out – Транзистор (без опторазвязки) | |
| Коммутируемое напряжение | До 36V DC |
| Коммутируемый ток | До 0,5А |
| Ресурс | Не ограничен |
| Аналоговые входы | |
| Количество | 5+1 (без гальванической развязки) |
| Тип | 5 входов для подключения термосопротивлений, 1 вход для измерения тока/напряжения |
| Подключаемые термосопротивления | 3 Pt1000/Ni1000 2 NTC термистора сопротивлением до 20 kOm |
| Измеряемое напряжение/ток | 0…10V DC / 0…20mA DC |
| Разрешающая способность | 10mV / 20 µA (10 разрядов) |
| Аналоговые выходы | |
| Количество | 2 (без гальванической изоляции) |
| Диапазон | 0 - 10V DC |
| Нагрузочная способность | 12mA на канал |
| Защита от перегрузки | Есть |
| Питание | |
| Номинальное напряжение | 18-36VDC, 18-29VAC |
| Потребляемая мощность | Не более 3.5W |
| Интерфейсы | |
| Последовательный порт | Встроенный RS485 (протокол Modbus RTU) |

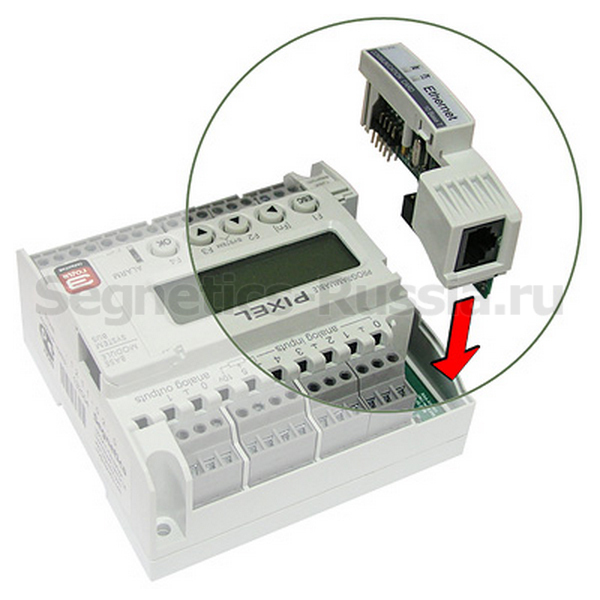

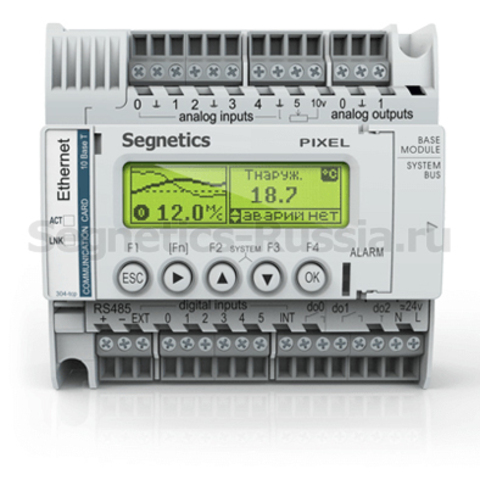

| Коммуникационный модуль (опционально) | Ethernet PNA - 023 LonWorks PNA - 025 |
| HMI | |
| Клавиатура | 5 кнопок |
| Дисплей | Одноцветный 122х32 |
| Световая индикация | 2 светодиода |
