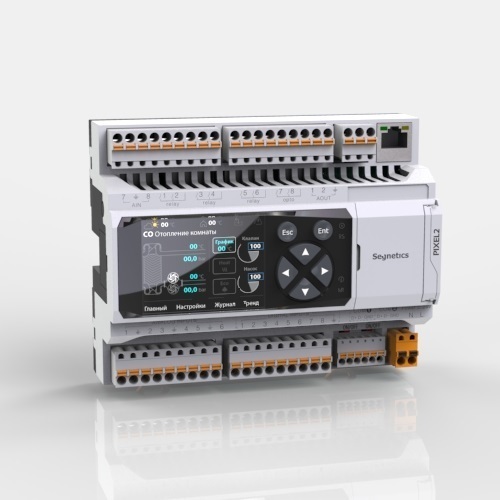

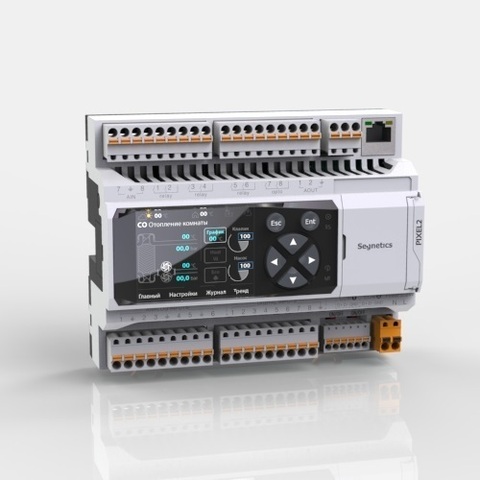

Контроллер Segnetics Pixel2-1025-70-4
Контроллер Segnetics Pixel2-1025-70-4
- Бренд: Segnetics
- Модификация: Pixel2-1025-70-4
- Модификация с TFT дисплеем и клавиатурой
- LCD TFT дисплей: 320 х 240, 16 млн. цветов
- 6 силиконовых кнопок с подсветкой
- Поддержка ЭРВ с приводом шагового типа
- Выходы драйвера EVD: 1
- Аналоговые входы (Ain): 8
- Аналоговые выходы (Aout): 2
- Дискретные входы (Din): 8
- Дискретные выходы (Dout реле): 5
- Дискретные выходы (Dout симистор): -
- Дискретные выходы (Dout оптореле): -
- USB для конфигурирования, RS-485
- Возможность подключения модулей расширения MRL (максимум 2 шт)
- Возможность подключения сетевых модулей NA (только модификации NA-4XX)
Отдел продаж: sale@lantaclimate.ru
- Описание
- Документация
Контроллер Segnetics Pixel2-1025-70-4 с дисплеем, 1 выход драйвера EVD, 8 аналоговых входов, 2 аналоговых выхода, 8 дискретных входов, 5 дискретных выходов (реле), 0 дискретных выходов (симистор), 0 дискретный выход (оптореле)
Pixel2-1025-70-4 — это модификация контроллера с встроенным драйвером ЭРВ (EVD, Expansion Valve Driver). Она создана для управления холодильными системами. Устройство поддерживает стабильный перегрев испарителя, регулируя степень открытия электронного расширительного вентиля с шаговым приводом.

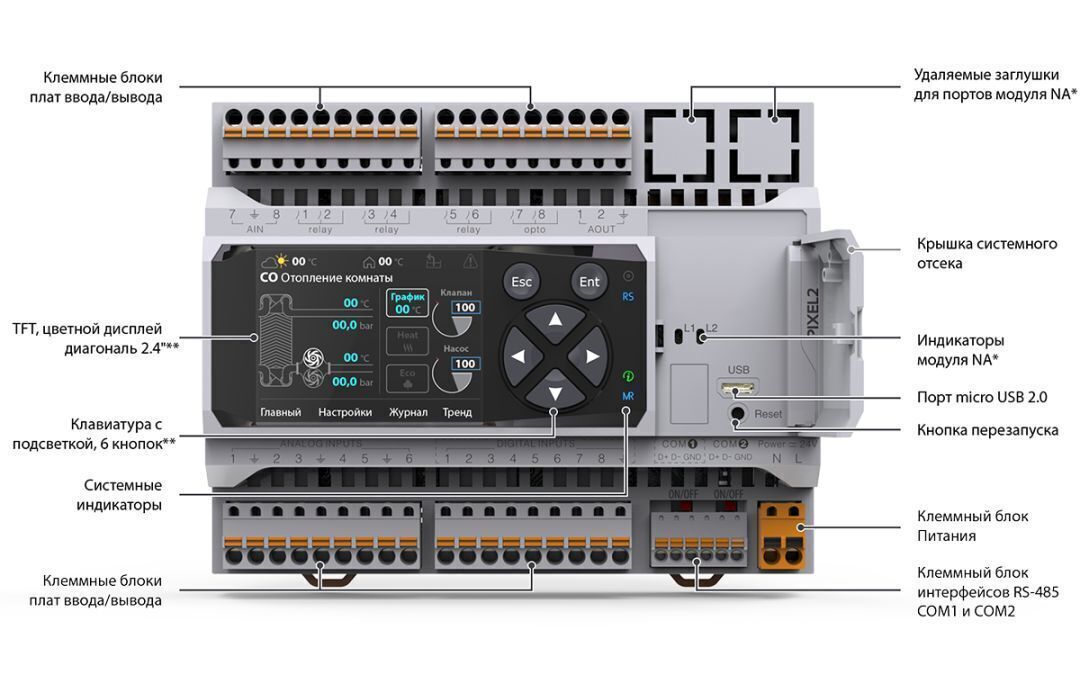

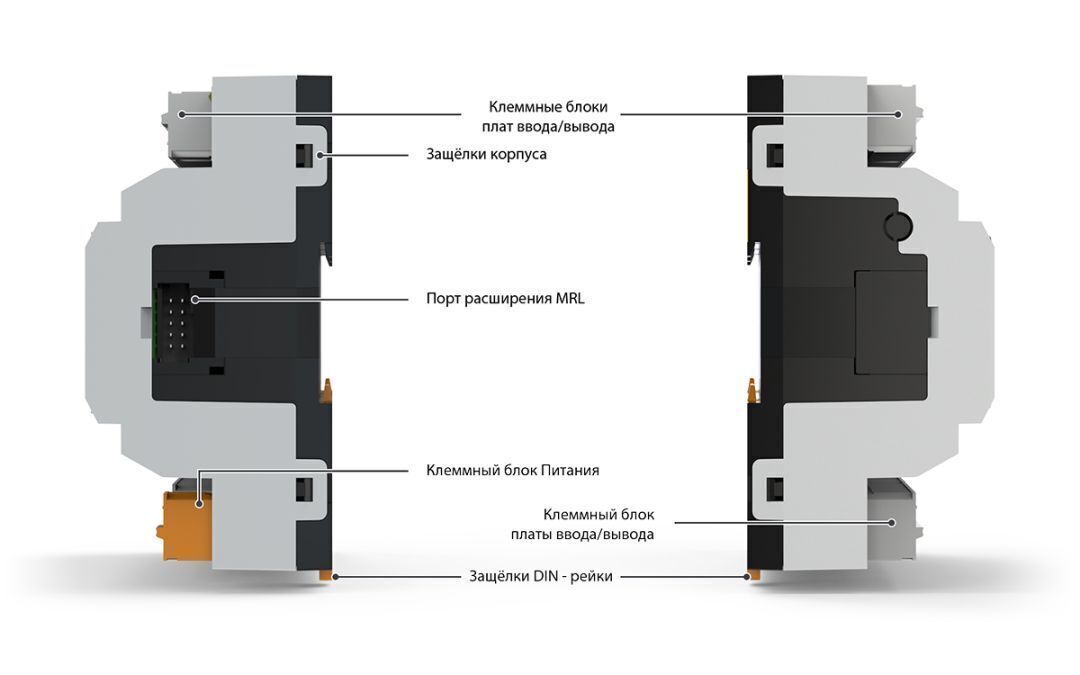

Расположение клемм
Драйвер может работать с биполярными (Bipolar) и униполярными (Unipolar) шаговыми электронными вентилями, поддерживает полношаговый и полушаговый режимы, обеспечивает плавные разгон и замедление при начале и перед окончанием движения, имеет функцию удержания привода вентиля с заданным током (только для биполярных приводов).
Фирменное программное обеспечение дает возможность задавать рабочие параметры привода вентиля, изменяя их в широких пределах, что позволяет обеспечить работу подавляющего большинства существующих на рынке расширительных вентилей с диапазоном холодопроизводительности от 1.5 КВт до 2400 КВт.
Принцип управления степенью открытия вентиля основан на приведении в движение электропривода шагового типа из заранее известного положения (соответствующего состоянию полностью закрытого вентиля) на требуемое количество шагов.
В зависимости от типа привода электронного вентиля (униполярного или биполярного), нужно использовать соответствующие схемы подключения. (подробнее см. Инструкцию)
При использовании модификации прибора со встроенным драйвером электронного расширительного вентиля предоставляется возможность настроить параметры применяемого вентиля. Это можно сделать вручную, либо выбрать соответствующую модель из выпадающего списка, где представлены наиболее распространенные вентили: Alco, Carel, Danfoss, Hongsen, Parker, Sanhua, Ридан (подробнее см. Инструкцию). Рабочие параметры выбранного вентиля автоматически подставляются в соответствующие поля конфигурации драйвера.
Если нужный вентиль отсутствует в списке, его параметры могут быть заданы вручную. Для этого понадобится документация производителя на данный вентиль.
Контроллеры Segnetics Pixel2 программируется с помощью инструментальных средств Segnetics: SMLogix, SMArt, SMConfig, SMConstructor и других.
Характеристики контроллера Segnetics Pixel2-1025-70-4
| HMI | |
| LCD TFT дисплей | 320 х 240, 16 млн. цветов |
| Клавиатура | 6 силиконовых кнопок с подсветкой |
| Часы реального времени | Сменная батарея CR1632 (время работы без питания не менее 3 лет) |
| Выход драйвера EVD | |
| Количество | 1 |
| Амплитудное значение выходного напряжения, В | 11,2...13 |
| Диапазон задания степени открытия вентиля | 0...100 |
| Диапазон задания скорости работы вентиля, шаг/с | 10...500 |
| Диапазон задания скорости работы вентиля открытия вентиля, шаг | 100...10000 |
| Деление шагов | Шаг, полушаг |
| Дискретные входы | |
| Количество и тип | 8 дискретных входов |
| Гальваническая изоляция | Групповая, по 8 входов в группе |
| Дискретные выходы | |
| Количество и тип | 5 дискретных выходов (реле) 0 дискретных выходов (симистор) 0 дискретных выхода (оптореле) |
| Гальваническая изоляция | Индивидуальная или групповая, по 2 выхода в группе |
| Тип защиты | Для опторелейных выходов – ограничительный супрессор и самовосстанавливающийся предохранитель; Для симисторных выходов – снабберная цепь и ограничитель-ный супрессор; Для релейных выходов – отсутствует |
| Аналоговые входы | |
| Количество и тип | 8 аналоговых входов |
| Режим работы | Задаётся индивидуально для каждого входа: Измерение величины сопротивления с автоматическим пере-счетом в значение температуры для температурных датчиков: 2-проводная или 3-проводная схема подключения; Вход сигнала 0-10В; Вход сигнала 4-20мА |
| Поддержка температурных датчиков | Задаётся индивидуально для каждого входа: Типы датчиков: Pt; Cu; Ni; ТСП; ТСМ; NTC; Термосопротивления с пользовательской настройкой |
| Аналоговые выходы | |
| Количество и тип | 2 аналоговых выхода |
| Интерфейсы | |
| COM1 | Интерфейс RS-485, 4800 бит/с…115200 бит/с гальваническая изоляция 0.5 кВ; отключаемый «терминатор» 120 Ом; протокол Modbus-RTU; разъём – клеммная колодка |
| COM2 | Интерфейс RS-485, 4800 бит/с…115200 бит/с; без гальванической изоляции; отключаемый «терминатор» 120 Ом; протокол Modbus-RTU; разъём – клеммная колодка |
| Порт расширения MRL | Порт для подключения модулей расширения MRL (максимум 2 шт) |
| Слот сетевых модулей | Поддержка сетевых модулей NA с дополнительными интерфейсами (только модификации NA-4XX) |
| USB-Device | Стандарт USB 2.0 Разъём «MicroUSB тип B» |
| Вычислительное ядро | |
| Процессор | 64-битный |
| Память | ОЗУ: 256 Мб типа DDR3L ПЗУ: 2 Гб типа SLC NAND Flash |
| Операционная система | Linux Debian + автоматический режим Suspend |
| Электропитание | |
| Номинальное напряжение питания | 24 В постоянного или переменного тока |
| Рабочий диапазон напряжений питания | От 16 до 51 В постоянного тока От 18 до 36 В переменного тока |
| Тип встроенного выпрямителя напряжения | Однополупериодный |
| Гальваническая изоляция встроенной системы питания | Отсутствует |
| Тип защиты | Плавкий предохранитель 2А (перепаиваемый) |
| Размеры | |
| Ш×В×Г, мм | 140×110×55 |
| Вес, г | 610 |
| Крепление | на DIN-рейку TS-35/7.5/15 (EN 50022) |
