Кронштейн Carel DP00VM4000

Кронштейн Carel DP00VM4000 — надёжное крепление парораспределителей при вертикальной установке

Кронштейн Carel DP00VM4000 разработан специально для вертикального монтажа линейных парораспределителей серии DP*D40 с впускным паровым патрубком диаметром 40 мм. Решение оптимально для случаев, когда парораспределитель можно установить в воздуховод только вертикально и снизу — такая схема монтажа часто встречается в стеснённых условиях или при специфической компоновке вентиляционных систем.

Использование оригинального кронштейна Carel обеспечивает правильное позиционирование парораспределителя, герметичность соединений и корректный отвод конденсата, что напрямую влияет на стабильность работы системы увлажнения.

Назначение и область применения

Кронштейн DP00VM4000 применяется в системах изотермического увлажнения воздуха на базе парораспределителей Carel. Его ключевая задача — надёжно зафиксировать парораспределитель в вертикальном положении, когда монтаж «сбоку» или «горизонтально» невозможен из‑за конструктивных особенностей воздуховода или ограниченного пространства.

Решение востребовано:

• в компактных секциях центральных кондиционеров;
• на объектах с плотной разводкой воздуховодов;
• при модернизации существующих систем, где схема подачи пара уже задана проектом.

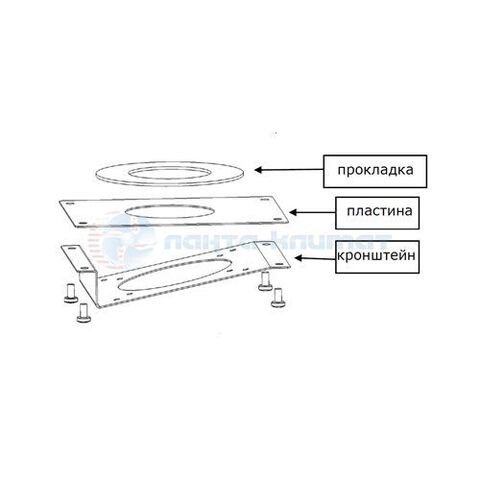

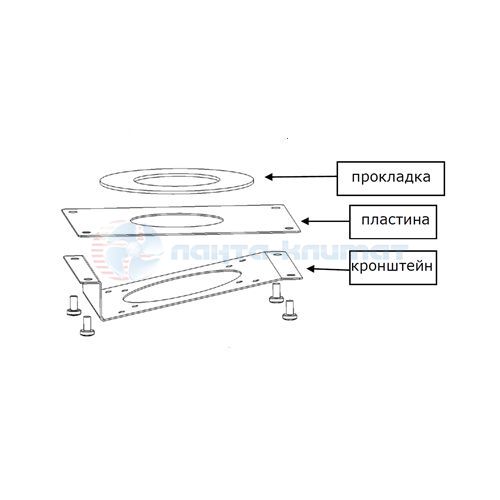

Состав комплекта поставки

В комплект входят все необходимые элементы для установки кронштейна:

• Кронштейн — основной несущий элемент, рассчитанный на вес парораспределителя и эксплуатационные нагрузки.
• Уплотнительная прокладка — обеспечивает герметичность узла крепления и снижает передачу вибраций.
• Фиксирующая пластину для прокладки — надёжно прижимает прокладку и предотвращает её смещение в процессе эксплуатации.
• Крепёжные винты — для фиксации кронштейна к воздуховоду.

Такой комплект избавляет от необходимости подбирать крепёж отдельно и гарантирует совместимость всех компонентов.

Совместимость и особенности монтажа

• Совместимость: кронштейн предназначен строго для парораспределителей серии DP*D40** с впускным патрубком 40 мм.
• Монтаж: крепление осуществляется к стенке воздуховода с помощью входящих в комплект винтов. Уплотнительная прокладка и фиксирующая пластина устанавливаются между кронштейном и воздуховодом.
• Важное условие: при монтаже важно обеспечить корректный уклон парораспределителя (если это предусмотрено схемой системы) для отвода конденсата — кронштейн фиксирует устройство в проектном положении, но не формирует уклон сам по себе.

Перед заказом рекомендуется сверить маркировку установленного парораспределителя: применение кронштейна с несовместимыми моделями может привести к нарушению герметичности и повреждению оборудования.

Преимущества использования оригинального кронштейна Carel

• Точная геометрия и совместимость — кронштейн разработан под конструктив парораспределителей Carel, что исключает проблемы с подгонкой и перекосами.
• Герметичность узла крепления — комплектная прокладка и фиксирующая пластина обеспечивают плотный прижим и снижают риск утечек пара.
• Надёжность фиксации — конструкция кронштейна и комплектный крепёж рассчитаны на длительную эксплуатацию в условиях вибрации и перепадов температуры.
• Упрощение монтажа — полный комплект поставки позволяет выполнить установку без дополнительных закупок.
