Модуль Segnetics FMR-1025-10-4

Универсальный модуль расширения Segnetics FMR-1025-10-4

Модуль расширения FMR-1025-10-4 с встроенным драйвером ЭРВ (EVD, Expansion Valve Driver) предназначен для управления холодильными системами. Он поддерживает стабильный перегрев испарителя, регулируя степень открытия электронного расширительного вентиля с шаговым приводом.

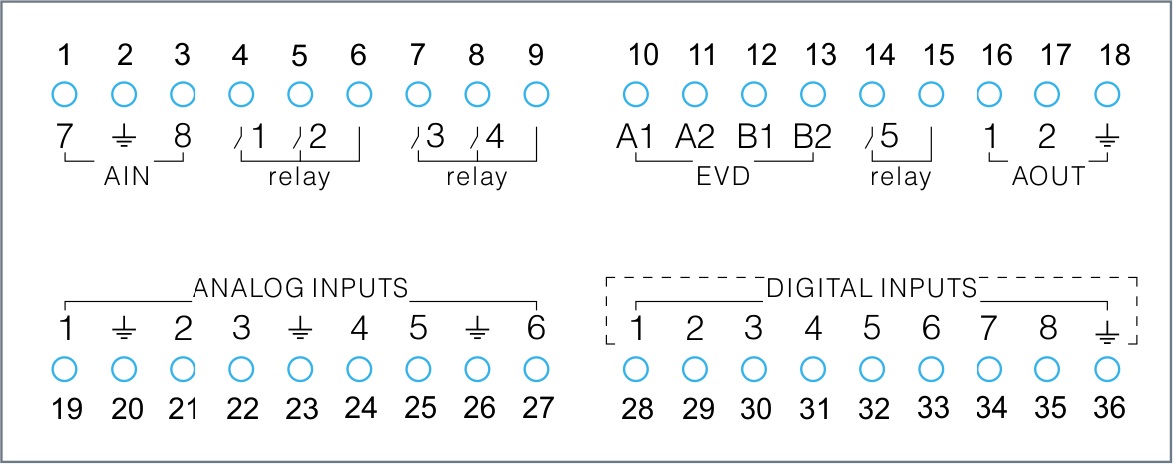

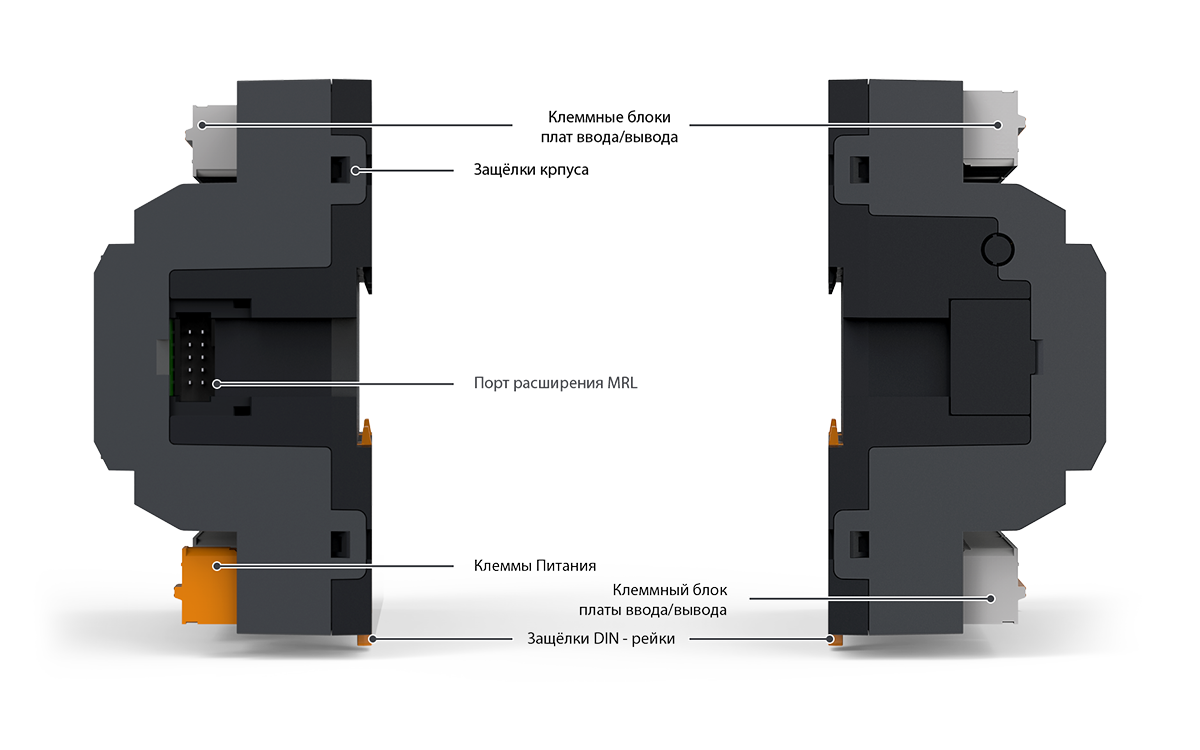

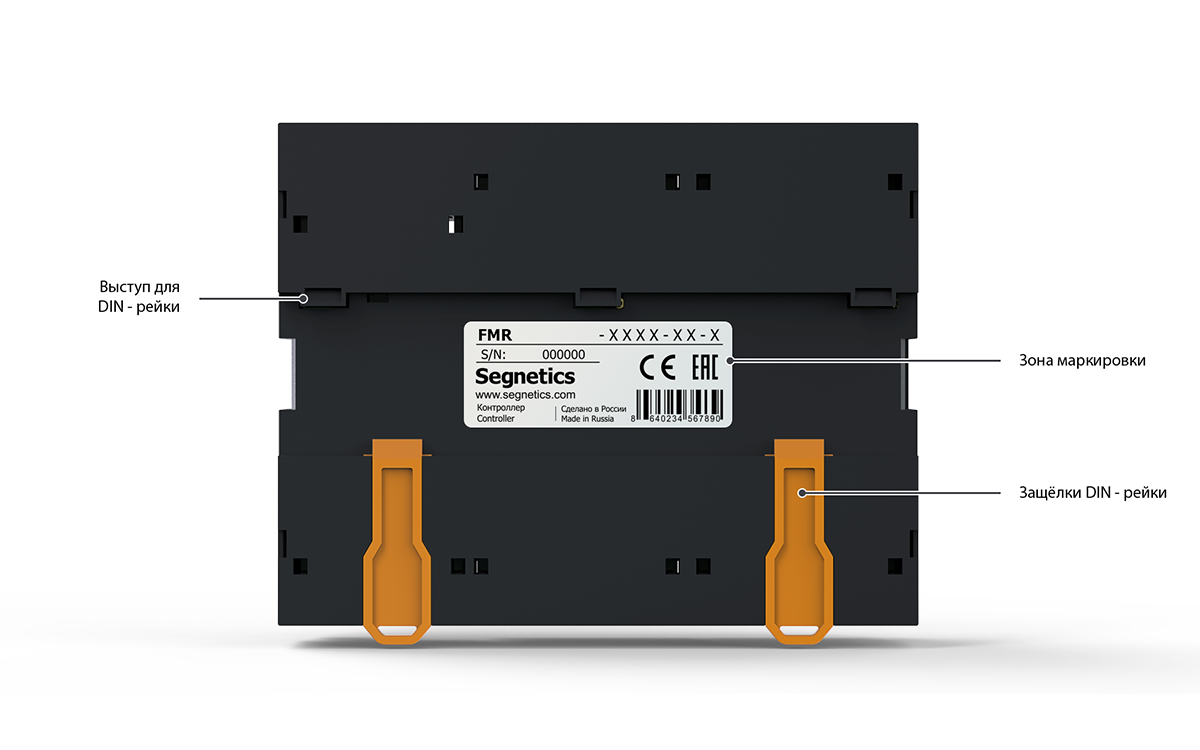

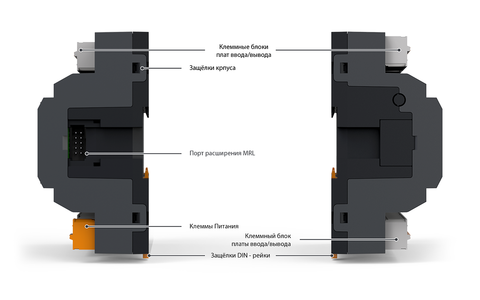

Расположение клемм

Драйвер может работать с биполярными (Bipolar) и униполярными (Unipolar) шаговыми электронными вентилями, поддерживает полношаговый и полушаговый режимы, обеспечивает плавные разгон и замедление при начале и перед окончанием движения, имеет функцию удержания привода вентиля с заданным током (только для биполярных приводов).

Фирменное программное обеспечение дает возможность задавать рабочие параметры привода вентиля, изменяя их в широких пределах, что позволяет обеспечить работу подавляющего большинства существующих на рынке расширительных вентилей с диапазоном холодопроизводительности от 1.5 КВт до 2400 КВт.
Принцип управления степенью открытия вентиля основан на приведении в движение электропривода шагового типа из заранее известного положения (соответствующего состоянию полностью закрытого вентиля) на требуемое количество шагов.

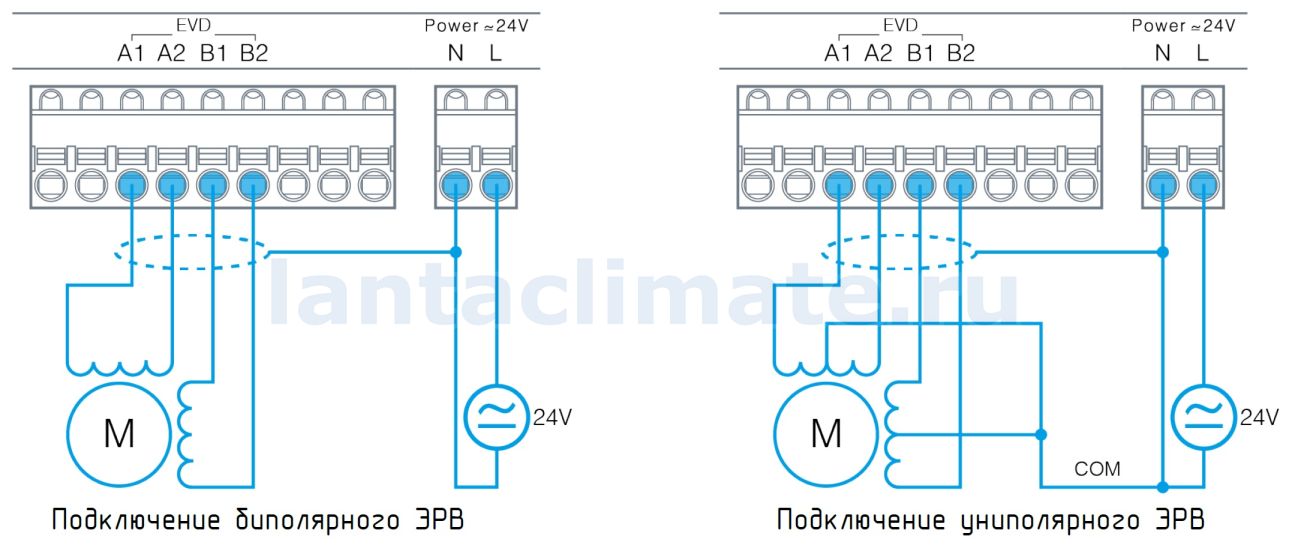

В зависимости от типа привода электронного вентиля (униполярного или биполярного), нужно использовать соответствующие схемы подключения. (подробнее см. Инструкцию)

При использовании модификации со встроенным драйвером электронного расширительного вентиля предоставляется возможность настроить параметры применяемого вентиля. Это можно сделать вручную, либо выбрать соответствующую модель из выпадающего списка, где представлены наиболее распространенные вентили: Alco, Carel, Danfoss, Hongsen, Parker, Sanhua, Ридан (подробнее см. Инструкцию). Рабочие параметры выбранного вентиля автоматически подставляются в соответствующие поля конфигурации драйвера.
Если нужный вентиль отсутствует в списке, его параметры могут быть заданы вручную. Для этого понадобится документация производителя на данный вентиль.

Универсальные модули ввода/вывода FMR Segnetics предназначены для наращивания каналов в системах автоматизированного управления и сбора данных. Они способны работать с контроллерами любого производителя посредством протокола Modbus-RTU с подключением к порту RS-485.

Технические характеристики Segnetics FMR-1025-10-4
