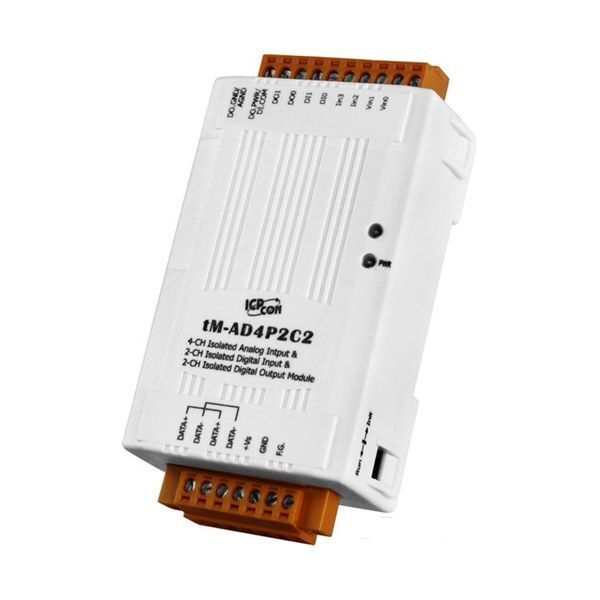

Модуль ввода-вывода ICP DAS tM-AD4P2C2

В наличии

Цена по запросу

Производитель: ICP DAS
Модуль ввода/вывода
Модель: tM-AD4P2C2
Аналоговый ввод: 2 канала (разрядность АЦП: 14 бит)
Цифровой ввод: 2 канала (тип: контакт с внешним питанием)
Цифровой вывод: 2 канала (тип: открытый эмиттер)
Интерфейс: RS-485
Сетевые протоколы: Modbus RTU slave, Modbus ASCII slave, DCON slave
Входное напряжение: 10..30 Vdc
Монтаж: на DIN-рейке

Отдел продаж: sale@lantaclimate.ru

Описание

Модуль вывода ICP DAS I-7043, 16 каналов дискретного вывода, DCON

Модули ввода/вывода ICP DAS tM-AD4P2C2 поддерживают протоколы Modbus RTU, Modbus ASCII и DCON. Множество различного ПО SCADA/HMI и ПЛК поддерживают протокол Modbus RTU, что позволяет легко использовать данные модули в различных сферах: автоматизация заводов, машинная автоматизация, системы тестирования оборудования, автоматизация зданий, системы солнечной энергетики, системы мониторинга и тд.

Модули ICP DAS серии I-7000/M-7000 используют промышленный коммуникационный интерфейс RS-485 для передачи и получения данных с высокой скоростью на больших дистанциях. Все модули легко интегрируются с обычными компьютерами и контроллерами. Внутренняя схема защиты от перенапряжения используется в каналах связи для защиты модулей от скачков напряжения.

ТЕХНИЧЕСКИЕ ДАННЫЕ ICP DAS tM-AD4P2C2
Внешний вид и материал	Пластик
Монтаж	На DIN-рейку
Порты ввода-вывода
Количество разъемов RS-485	1
Протоколы связи
Промышленные протоколы	Modbus RTU slave, Modbus ASCII slave, DCON slave
Аналоговый ввод
Каналов аналогового ввода	2
Разрядность АЦП	14 Бит
Диапазон входного сигнала по напряжению	+/-1 В, +/-2.5 В, +/-5 В, +/-10 В
Диапазон входного сигнала по току	0...20 мА, 4...20 мА, -20...+20 мА
Частота выборки АЦП	10 Гц
Каналов с общим проводом	2
Цифровой ввод
Количество каналов DI	2
Тип DI	Контакт с внешним питанием
Уровень логического "0"	0~1 В
Уровень логической "1"	3.5~50 В
Приемник/Источник	Источник (PNP)
Параметры счетчика	100 Гц, 16 бит
Цифровой вывод
Количество каналов DO	2
Тип DO	Открытый эмиттер
Приемник/источник	Приемник (NPN)
Выходное напряжение	3.5~50 В
Максимальный ток на выходе	700 мА
Разъемы
Разъемы внешние	Винтовые клеммы
Дополнительные функции
Сторожевой таймер	Аппаратный, Программный
Электропитание
DC входное напряжение	10...30 В
Размеры
Ширина	52 мм
Глубина	27 мм
Высота	98 мм
Требования к условиям использования
Рабочая температура	-25...75 °C
