Модули расширения Electrotest MR

Модули расширения Electrotest MR: масштабирование мощности и функционала систем вентиляции

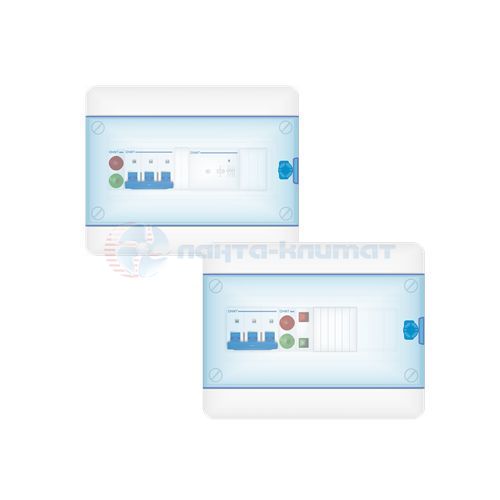

Модули расширения Electrotest MR — это решения для увеличения вентиляторной нагрузки и мощности подключаемых электрокалориферов в составе вентиляционных систем. Модули могут применяться как автономно, так и в связке со шкафами автоматики MASTERBOX и OPTIBOX. Линейка включает модули для коммутации нагрузки калориферов (MR‑K) и модули управления вентиляторами (MR‑V1, MR‑V2). Решения совместимы с вентиляционным оборудованием любых производителей и позволяют гибко адаптировать систему под растущие требования объекта.

Ключевые преимущества модулей расширения MR

Преимущества серии:

• масштабируемость — возможность наращивания мощности калориферов и количества подключаемых вентиляторов без замены основного шкафа автоматики;
• универсальная совместимость — модули работают с оборудованием любых производителей, что упрощает подбор и модернизацию действующих систем;
• надёжная защита — цепи питания защищены автоматическими выключателями, предусмотрена индикация режимов «Работа» и «Авария» для оперативного контроля состояния;
• гибкие сценарии управления — включение/выключение системы возможно с модуля, по внешнему беспотенциальному контакту или с пульта дистанционного управления;
• автоматическое резервирование — поддержка резервирования любого количества вентиляторов повышает отказоустойчивость системы;
• адаптация под задачу — широкий выбор модификаций с разными токовыми и мощностными характеристиками, а также типами контроля работы оборудования.

Функциональные возможности и модификации модулей

Модуль расширения MR‑K: коммутация нагрузки электрокалориферов

Модуль MR‑K предназначен для коммутации резистивной и слабоиндуктивной нагрузки до 30 кВт и используется для увеличения мощности подключаемого электрокалорифера в составе шкафов автоматики MASTERBOX и OPTIBOX. Модуль управляет одной ступенью электрокалорифера и обеспечивает защиту питающих цепей автоматическими выключателями. Подходит для питания электрических калориферов на 12, 18, 27 и 30 кВт.

Доступные модификации:

• MR‑K‑12 — управление электрокалорифером до 12 кВт (18 А, 400 В), 1 ступень;
• MR‑K‑18 — управление электрокалорифером до 18 кВт (26 А, 400 В), 1 ступень;
• MR‑K‑27‑S — управление электрокалорифером до 27 кВт (40 А, 400 В), 1 ступень;
• MR‑K‑30 — управление электрокалорифером до 30 кВт (43 А, 400 В), 1 ступень.

Модуль расширения MR‑V1: управление однофазными и трёхфазными вентиляторами

MR‑V1 предназначен для управления однофазными и трёхфазными вентиляторами с током до 18 А. Модуль поддерживает автоматическое резервирование любого количества вентиляторов и управление приводом заслонки наружного воздуха с возвратной пружиной (~230 В). Контроль работы вентилятора возможен по датчику перепада давления либо по термоконтактам — выбор зависит от модификации. Для корректной работы рекомендуется подбирать автоматы защиты максимально близкого диапазона с учётом нижнего порога тока.

Модификации:

• MR‑V1‑T/x‑x — контроль работы вентилятора по датчику перепада давления;
• MR‑V1/х‑х — контроль работы вентилятора по термоконтактам. Маркировка «х‑х» обозначает диапазон тока вентиляторов, в пределах которого поддерживается питание двигателей.

Модуль расширения MR‑V2: управление вентиляторами через преобразователь частоты

MR‑V2 разработан для управления трёхфазными вентиляторами через преобразователь частоты и подходит для питания вентиляторов мощностью до 5,5 кВт. Модуль также поддерживает автоматическое резервирование вентиляторов, индикацию «Работа»/«Авария», управление приводом заслонки (~230 В) и разные способы включения/выключения системы. Решение оптимально для объектов, где важно точное регулирование скорости вентиляторов и энергоэффективность.

Модификации:

• MR‑V2/xx — в маркировке «xx» указана максимальная мощность подключаемого частотного преобразователя в киловаттах. Через этот преобразователь осуществляется регулирование скорости вентиляторов.

Сценарии применения и интеграция в систему

Увеличение мощности и нагрузки в действующих системах

Модули MR позволяют нарастить мощность калориферов или количество подключаемых вентиляторов без полной замены шкафа автоматики. Это особенно актуально при модернизации существующих объектов или изменении требований к системе вентиляции. Установка модулей расширения — экономически эффективный способ повысить производительность без значительных капитальных вложений.

Обеспечение отказоустойчивости за счёт резервирования

Функция автоматического резервирования вентиляторов в модулях MR‑V1 и MR‑V2 повышает надёжность системы: при выходе основного вентилятора из строя автоматически включается резервный. Индикация «Работа» и «Авария» даёт возможность оперативно реагировать на нештатные ситуации и минимизировать простои.

Гибкая адаптация под схему управления и тип оборудования

Выбор конкретной модификации модуля зависит от типа нагрузки (калорифер или вентилятор), мощности и тока оборудования, а также от способа контроля работы (по перепаду давления, термоконтактам или через частотный преобразователь). Такой подход позволяет точно подобрать модуль под существующую инфраструктуру и требования объекта, обеспечивая стабильную и безопасную работу системы.

Условия поставки и комплектация

Мы обеспечиваем комплексные поставки оборудования для систем автоматизации. Для вашего удобства мы предлагаем несколько вариантов сотрудничества:

• Комплектующие: Поставка оригинальных компонентов (контроллеры, датчики,  клапаны, электроприводы, частотные преобразователи и другое оборудование) со склада в Москве.
• Готовые решения: Поставка готовых шкафов автоматики серийного производства.
• Сборка на заказ: Производство шкафов управления по вашему техническому заданию (ТЗ) на нашей сертифицированной производственной базе.

Осуществляем оперативную доставку по Москве и в любые регионы России через проверенные транспортные компании.

Запросить коммерческое предложение: sale@lantaclimate.ru
