RHEASREG SW-2E механическое реле контроля потока жидкости S+S Regeltechnik

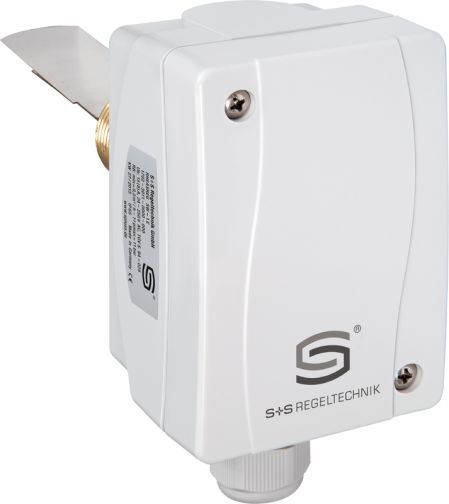

Реле контроля потока воды S+S Regeltechnik SW-2E
- Производитель: S+S Regeltechnik
- Серия: RHEASREG
- Диаметр трубы DN: 1'' - 8 ''
- Макс. рабочее давление PN: 30 бар
- Ввинчиваемая часть: высококач. сталь, V4A
- Среда: агрессивная
- Размеры корпуса: 108 x 70 x 73,5 мм (Thor 2)
Механическое реле контроля потока SW-1E с релейным выходом, в ударопрочном пластиковом корпусе, с заслонкой из высококачественной стали, для контроля потока жидких и газообразных, неагрессивных сред в трубопроводах и элементах гидравлических систем.
Отправить запрос: sale@lantaclimate.ru
- Описание
- Документация
Датчик потока жидкости, механический, с заслонкой, с переключающим выходом S+S Regeltechnik RHEASREG SW-2E
Датчик потока RHEASREG SW используется в качестве реле контроля расхода или предохранительного устройства при нехватке воды, например, для насосов в системах циркуляции масла и смазочных жидкостей, рефрижераторах, испарителях, компрессорах и теплообменниках, в корпусах из латуни или высококачественной стали.
| Коммутационная способность | 15 (8) A; 24…250 B переменного тока для 24 В перем. тока мин. 150 мА |
|---|---|
| Контакт | защищенный от пыли микропереключатель в качестве однополюсного, беспотенциального переключателя (переключающий) |
| Среда | агрессивная |
| Диаметр трубы DN | 1'' - 8 '' |
| Макс. рабочее давление PN макс. | 30 бар |
| Эл. подключение | 0,14–1,5 мм², по винтовым зажимам |
| Cable connection | резьбовой кабельный ввод из пластика (M20 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 8 - 13 мм) или разъем M12 согласно DIN EN 61076-2-101 (опционально по запросу) |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, цвет — транспортный белый (аналогичен RAL 9016) |
| Основная часть | оцинкованная сталь |
| Ввинчиваемая часть | высококач. сталь, V4A |
| Размеры корпуса | 108 x 70 x 73,5 мм (Thor 2) |
| Температура корпуса | –40...+85 °C |
| Присоединение кабеля | M 20 x 1,5; с разгрузкой от натяжения |
| Размеры | 108 x 70 x 73,5 мм (Thor 2) |
| Класс защиты | I (согласно EN 60 730) |
| Степень защиты | IP 65 (согласно EN 60 529)* |
| Нормы | соответствие CE-нормам, директива 2014/ 30/ EU «Электромагнитная совместимость», директива 2014/ 35/ EU «Низковольтное оборудование» |
| ПРИНЦИП РАБОТЫ | Реле контроля расхода:
контакты COM - NO (красный–желтый) размыкаются при Монтаж: вертикальная установка на горизонтальном трубопроводе, |
