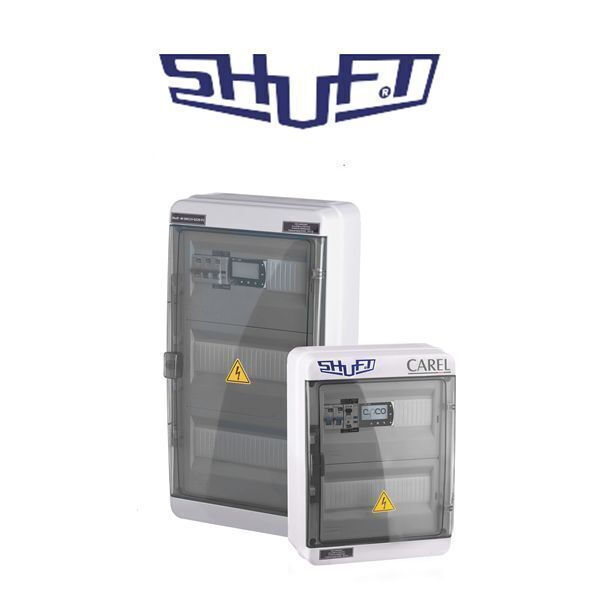

Шкаф управления Shuft-W-SM115

Шкаф управления Shuft-W-SM115

Шкафы управления SHUFT, в зависимости от модели, применяются для управление системами приточной/приточно-вытяжной вентиляции с комбинированными теплообменными агрегатами, рекуперацией тепла, функциями контроля влажности или давления. Управление шкафами c маркировкой MA (Shuft-xxx-xxx-xxx-xx-MA) можно осуществлять через приложение Shuft Connect.

Датчики температуры, датчики-реле давления, термостат защиты от замерзания, пульт дистанционного управления, преобразователи частоты, а также приводы исполнительных устройств в комплект поставки не входят и заказываются отдельно.

У нас Вы можете заказать как шкафы управления SHUFT, так и дополнительное оборудование необходимое для работы системы.

Расшифровка обозначения шкафов управления Shuft

Базовые опции шкафов управления SHUFT
	Маркировка в шкафу
Секция водяного нагревателя	W
2 секции водяных нагревателей	2W
Секция водяного охладителя	WC
2 секции водяных охладителей	2WC
Секция фреонового охладителя	F
Секция 2-х контурного фреонового охладителя	2F
Секция охладителя с управлением инверторным ККБ (0-10 В)	FP
Встроенный в установку контур ККБ, с компрессором до 18,5 кВт	FIS185
Пластинчатый рекуператор с приводом на байпасе (0-10 В)	PR
Роторный регенератор, управление 0-10 В + силовая часть 3 фазы до 0.75 кВт для частотного преобразователя	RR
Роторный регенератор, управление вкл/выкл + силовая часть 1 фаза, прямой пуск через контактор	RR1
Роторный регенератор, управление вкл/выкл + силовая часть 3 фазы, прямой пуск через контактор	RR3
Гликолевый рекуператор	GR
Камера смешения с автоматическим поддержанием температуры воздуха в канале (0-10 В)	MC
Сигнал на пуск увлажнителя (парогенератор)	H
Увлажнение с управлением 0-10 В	HS
Насос однофазный, управление вкл/выкл	P1
Насос трехфазный, управление вкл/выкл	P3
Два насоса однофазных, управление вкл/выкл	2P1
Два насоса трехфазных, управление вкл/выкл	2P3
Привод воздушной заслонки с питанием 220 В	G220
Привод воздушной заслонки с питанием 24 В	G24
Резерв приточного вентилятора до 4,5 кВт 3 фазы, пуск через преобразователь частоты	SRF345
Резерв приточного вентилятора от 4,5 кВт до 9,0 кВт 3ф, пуск через преобразователь частоты	SRF390
E15 ступенчатое управление электронагревателем (1 ступень до 15 кВт)	E15
E17 — Тиристорный контроллер электронегревателей (1 ступень 17 кВт)	E17
E30 ступенчатое управление электронагревателем (2 ступени по 15 кВт)	E30
E34 — Тиристорный контроллер электронегревателей (2 ступени по 17 кВт)	E34
E45 ступенчатое управление электронагревателем (3 ступени по 15 кВт)	E45
E56 — Тиристорный контроллер электронегревателей (2 ступени по 28 кВт)	E56
E60 — ступенчатое управление электронагревателем (4 ступени по 15 кВт)	E60
E90 — Тиристорный контроллер электронегревателей (2 ступени по 45 кВт)	E90
E120 ступенчатое управление электронагревателем (4 ступени по 30 кВт)	E120
E160 ступенчатое управление электронагревателем (4 ступени по 40 кВт)	E160
E180 ступенчатое управление электронагревателем (4 ступени по 45 кВт)	E180
E240 ступенчатое управление электронагревателем (8 ступени по 30 кВт)	E240
E320 ступенчатое управление электронагревателем (8 ступени по 40 кВт)	E300
Дополнительные опции шкафов управления​SHUFT
36-модульный пластиковый корпус	36
54-модульный пластиковый корпус	54
Металлический корпус с размерами: 600×400×200	642
Металлический корпус с размерами: 600×500×200	652
Металлический корпус с размерами: 800×600×300	863
Металлический корпус с размерами: 800×600×300 + вводной рубильник на 250А в шкафу	863-250
Байпас теплообменника для поддержания температуры ниже +16 градусов	BP18
Контроллера серии High-End	HE
Дистанционное управление	RC
Сблокированное включение/выключение приточного и вытяжного вентиляторов	I
Частотный привод с управлением по 0–10 вольт от контроллера, алгоритм  привязка по температуре, при нехватке нагрева расход воздуха снижается	FIR
Металлический корпус	SB
Отдельный ввод питания автоматики (1 категория питания)	SPS
Алгоритм осушения (нагрев-охл.-нагрев)	DRY
Воздушный клапан с подогревом	GH
Резервная установка	RS
EC мотор, упр. 0–10 вольт, силовая часть 3 фазы	EC
EC моторы на притоке и вытяжке, упр. 0–10 вольт, силовая часть 3 фазы	2EC
Поддержка передачи данных по протоколу BACnet	BACnet
