Шкафы автоматики Electrotest MASTERBOX A

Шкафы автоматики Electrotest MASTERBOX A: комплексные решения для управления вентиляционными установками

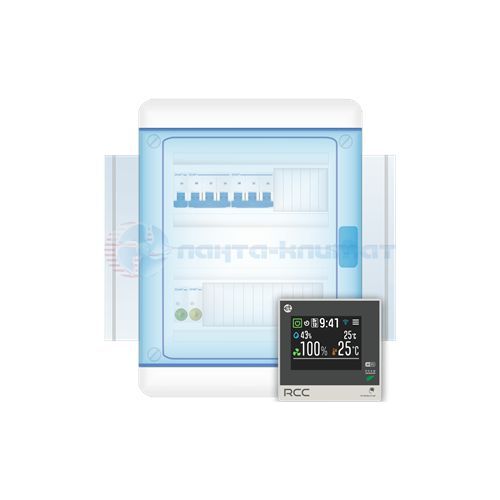

Серия шкафов автоматики MASTERBOX A — это готовые решения для управления насыщенными блоками обработки воздуха, включая системы с рециркуляцией, рекуперацией и возможностью диспетчеризации. Шкафы оснащены встроенным одноплатным контроллером на DIN‑рельс (аналог OPTIMUS A7) и выносной проводной цветной сенсорной панелью управления RCC. Панель RCC поддерживает управление по Wi‑Fi через мобильное приложение VentControl. Встроенный интерфейс RS‑485 (протокол MODBUS RTU) обеспечивает интеграцию в системы диспетчеризации. В серии представлено 5 моделей, каждая из которых адаптирована под конкретные схемы нагрева, охлаждения и регулирования воздуха.

Ключевые преимущества шкафов MASTERBOX A

Преимущества линейки:

• гибкая автоматизация — поддержка рекуперации, рециркуляции, увлажнения и осушения в рамках одной системы;
• универсальность по типам нагрева и охлаждения — шкафы совместимы с электрическими и водяными нагревателями, а также с гликолевыми и фреоновыми охладителями (ККБ) любых производителей;
• современный интерфейс управления — цветная сенсорная панель RCC и удалённое управление через приложение VentControl;
• масштабируемость — возможность подключения дополнительных дискретных ступеней нагрева через внешние модули расширения серии MR‑K;
• надёжная интеграция — встроенный интерфейс RS‑485 с протоколом MODBUS RTU для подключения к системам диспетчеризации и SCADA;
• точное регулирование — поддержка плавного управления по сигналу 0–10 В, ШИМ‑регулирования и дискретных ступеней.

Функциональные возможности и модификации шкафов

MASTERBOX A EW‑S: плавное управление электрическим и водяным нагревом

Шкаф предназначен для систем приточной и приточно‑вытяжной вентиляции с электрическим нагревателем (плавное, бесшумное регулирование) и водяным, гликолевым или фреоновым охладителем. Реализовано плавное регулирование ступени электронагревателя по ШИМ (0–10 В) с возможностью подключения трёх дополнительных дискретных ступеней через модули MR‑K. Шкаф позволяет одновременно управлять водяным нагревателем и плавным электрическим догревом либо двумя контурами водяного нагревателя. Поддерживается управление рекуперацией, рециркуляцией, увлажнением и осушением, а также регуляторами скорости вентиляторов и преобразователями частоты по сигналу 0–10 В.

MASTERBOX A EW-12S/**: плавное управление электронагревателем до 12 кВт.
MASTERBOX A EW-18S/**: плавное управление электронагревателем до 18 кВт.

MASTERBOX A E‑S: плавный электрический нагрев и охлаждение

Модель для систем с электрическим нагревом (плавное регулирование) и гликолевым/фреоновым охладителем. Шкаф обеспечивает плавное регулирование электронагревателя через ШИМ (0–10 В) и подключение до трёх дискретных ступеней с помощью модулей MR‑K. Поддерживаются функции рекуперации, рециркуляции, увлажнения и осушения. Управление скоростью вентиляторов и преобразователями частоты осуществляется по сигналу 0–10 В.

MASTERBOX A E-12S/**: плавное управление электронагревателем до 12 кВт.
MASTERBOX A E-18S/**: плавное управление электронагревателем до 18 кВт.

MASTERBOX A W: водяной нагрев и охлаждение

Шкаф для систем с водяным нагревателем и водяным или фреоновым охладителем (ККБ). Модель поддерживает работу с рекуперацией и/или рециркуляцией, функциями увлажнения и осушения. Предусмотрено управление внешними регуляторами скорости вентиляторов по сигналу 0–10 В. Оптимален для объектов, где основной источник тепла — водяная система отопления.

MASTERBOX A W ++: дискретное управление электрокалорифером через контактор до 6.4 кВт 2х400 В.

MASTERBOX A E‑D: дискретный электрический нагрев и охлаждение

Решение для систем с дискретным управлением электрическим нагревателем и гликолевым/фреоновым охладителем. Шкаф позволяет подключить до трёх дополнительных дискретных ступеней нагрева через модули расширения MR‑K. Поддерживаются рекуперация, рециркуляция, увлажнение и осушение. Управление вентиляторами и преобразователями частоты — по сигналу 0–10 В.

MASTERBOX A E-ХD/**: дискретное управление электрокалорифером по сухому контакту через модуль расширения MR-K или MR-K-S
MASTERBOX A E-14D/**: дискретное управление электрокалорифером до 14 кВт.
MASTERBOX A E-18D/**: дискретное управление электрокалорифером до 18 кВт.
MASTERBOX A E-30D/**: дискретное управление электрокалорифером до 30 кВт.

MASTERBOX A EW‑D: комбинированный дискретный нагрев и расширенные возможности

Шкаф объединяет управление электрическим и водяным нагревом с дискретным регулированием. Поддерживается подключение до четырёх дополнительных дискретных ступеней нагрева через модули MR‑K. Возможна одновременная работа водяного нагревателя и дискретного электрического догрева либо управление двумя контурами водяного нагрева. Шкаф также поддерживает рекуперацию, рециркуляцию, увлажнение, осушение и регулирование скорости вентиляторов по сигналу 0–10 В.

MASTERBOX A EW-ХD/**: дискретное управление электрокалорифером по сухому контакту через модуль расширения MR-K или MR-K-S
MASTERBOX A EW-14D/**: дискретное управление электрокалорифером до 14 кВт.
MASTERBOX A EW-18D/**: дискретное управление электрокалорифером до 18 кВт.
MASTERBOX A EW-30D/**: дискретное управление электрокалорифером до 30 кВт.

Сценарии применения и интеграция

Модернизация и замена существующей автоматики

Шкафы MASTERBOX A подходят для замены вышедшей из строя или устаревшей автоматики, а также для модернизации действующих систем вентиляции. Благодаря совместимости с охладителями любых производителей и поддержке стандартных протоколов связи шкафы легко встраиваются в существующую инфраструктуру без необходимости полной замены оборудования.

Диспетчеризация и удалённый контроль

Встроенный интерфейс RS‑485 и поддержка MODBUS RTU позволяют интегрировать шкафы в системы диспетчеризации и централизованного мониторинга. Удалённое управление через панель RCC и приложение VentControl даёт возможность контролировать параметры системы, получать уведомления об авариях и оперативно вносить корректировки из любой точки объекта.

Расширение функционала с внешними модулями

Для увеличения количества дискретных ступеней нагрева или добавления дополнительных функций можно использовать внешние модули расширения серии MR‑K. Это делает шкафы MASTERBOX A универсальным решением для объектов с изменяющимися требованиями к системе вентиляции.
