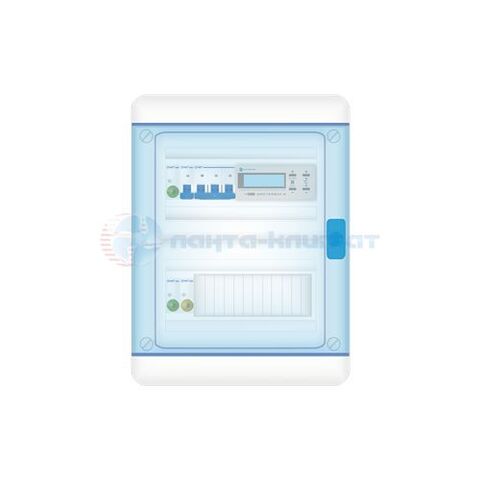

Шкафы автоматики Electrotest MASTERBOX M

Шкафы автоматики Electrotest MASTERBOX M: решения для сложных вентиляционных систем

Серия шкафов MASTERBOX M разработана для управления приточными и приточно‑вытяжными вентиляционными системами с расширенным набором блоков обработки воздуха. Шкафы поддерживают работу с электрическими и водяными нагревателями, а также с гликолевыми и фреоновыми охладителями (ККБ) любых производителей. В функционале заложены управление рекуперацией и/или рециркуляцией, а также опции увлажнения и осушения. Шкафы позволяют управлять как встроенными, так и внешними однофазными регуляторами скорости вентиляторов, а также преобразователями частоты по сигналу 0–10 В. Решения подходят как для новых объектов, так и для модернизации существующих систем.

Ключевые преимущества шкафов MASTERBOX M

Преимущества линейки:

• универсальная совместимость — поддержка нагревателей и охладителей разных типов и производителей;
• гибкое управление нагревом — доступны версии с плавным (ШИМ, 0–10 В) и дискретным регулированием, с возможностью масштабирования через модули расширения MR‑K;
• удобное локальное управление — корпусной контроллер на DIN‑рельс (аналог Optimus 923) оснащён дисплеем и кнопочным интерфейсом;
• расширенные возможности диспетчеризации и удалённого контроля — встроенный интерфейс RS‑485 (протокол MODBUS RTU), поддержка подключения до 3 проводных пультов RC2, а также управление через приложение VentControl при установке модуля WFM 3.0;
• комплексный контроль параметров воздуха — управление рекуперацией, рециркуляцией, увлажнением и осушением в рамках единой системы;
• масштабируемость — возможность наращивания функционала за счёт внешних модулей и пультов.

Функциональные возможности и модификации шкафов

MASTERBOX M E‑D: дискретное управление электрическим нагревом

Шкаф предназначен для систем с дискретным управлением электрическим нагревателем и гликолевым/фреоновым охладителем. Реализована возможность подключения до трёх дополнительных дискретных ступеней нагрева через внешние модули расширения серии MR‑K. Шкаф поддерживает управление рекуперацией, рециркуляцией, увлажнением и осушением, а также регулирование скорости вентиляторов и работу с преобразователями частоты по сигналу 0–10 В.

MASTERBOX M E-ХD/**: дискретное управление электрокалорифером по сухому контакту через модуль расширения MR-K или MR-K-S
MASTERBOX M E-14D/**: дискретное управление электрокалорифером до 14 кВт.
MASTERBOX M E-18D/**: дискретное управление электрокалорифером до 18 кВт.
MASTERBOX M E-30D/**: дискретное управление электрокалорифером до 30 кВт.

MASTERBOX M E‑S: плавное регулирование электрического нагрева

Модель для систем с плавным и бесшумным регулированием электрического нагревателя посредством ШИМ‑сигнала (0–10 В). Предусмотрено подключение до трёх дискретных ступеней через модули MR‑K. Функционал включает управление рекуперацией, рециркуляцией, увлажнением и осушением. Регулирование скорости вентиляторов и преобразователей частоты осуществляется по сигналу 0–10 В.

MASTERBOX M E-12S/**: плавное управление электронагревателем до 12 кВт.
MASTERBOX M E-18S/**: плавное управление электронагревателем до 18 кВт.

MASTERBOX M W: водяной нагрев и охлаждение

Шкаф для систем с водяным нагревателем и водяным или фреоновым охладителем (ККБ). Поддерживает управление рекуперацией и/или рециркуляцией, функциями увлажнения и осушения. Предусмотрено управление внешними регуляторами скорости вентиляторов по сигналу 0–10 В любого производителя. Оптимален для объектов с централизованной водяной системой теплоснабжения.

Masterbox M W ++: дискретное управление электрокалорифером через контактор до 6.4 кВт 2х400 В.

Варианты управления и интеграция в систему

Локальное управление с контроллера и пультов

В составе шкафа — корпусной контроллер (аналог Optimus 923) с дисплеем и кнопками, обеспечивающий базовый контроль и настройку параметров. Дополнительно можно подключить до 3 проводных пультов RC2 (не входят в комплект), что удобно для объектов с несколькими зонами обслуживания или диспетчерскими постами.

Удалённый контроль и диспетчеризация

Для удалённого управления можно установить модуль Wi‑Fi WFM 3.0 — тогда контроль и настройка системы будут доступны через мобильное приложение VentControl. Встроенный интерфейс RS‑485 с протоколом MODBUS RTU позволяет интегрировать шкаф в системы диспетчеризации, SCADA и централизованного мониторинга, обеспечивая передачу телеметрии и приём управляющих команд.

Расширение функционала и модернизация

Шкафы MASTERBOX M подходят для замены устаревшей или вышедшей из строя автоматики, а также для поэтапной модернизации систем вентиляции. Модули расширения MR‑K позволяют увеличить количество дискретных ступеней нагрева, а дополнительные пульты — повысить удобство эксплуатации. Благодаря поддержке стандартных протоколов и универсальных интерфейсов шкафы легко встраиваются в действующую инфраструктуру.
