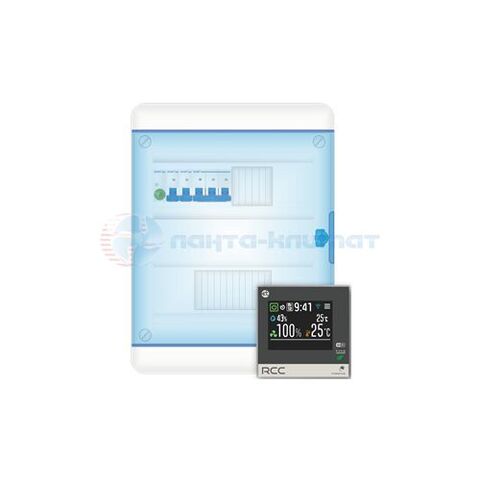

Шкафы автоматики Electrotest OPTIBOX A

Шкафы автоматики Electrotest OPTIBOX A: компактные решения для управления вентиляционными установками

Серия шкафов OPTIBOX A предназначена для управления вентиляционными установками со средней насыщенностью блоками обработки воздуха. Шкафы поддерживают функции рециркуляции, рекуперации и диспетчеризации, обеспечивая гибкое и надёжное управление системой. Управление реализовано на базе одноплатного контроллера (аналог Optimus A5.2) на DIN‑рельс и выносной цветной сенсорной панели RCC. Панель RCC позволяет управлять системой как по проводному подключению, так и удалённо — через Wi‑Fi и мобильное приложение VentControl. Решения подходят для новых объектов, а также для замены или модернизации существующей автоматики.

Ключевые преимущества шкафов OPTIBOX A

Преимущества линейки:

• оптимальный функционал для средненасыщенных систем — поддержка рекуперации, рециркуляции и диспетчеризации без избыточной сложности;
• современный интерфейс управления — цветная сенсорная панель RCC и возможность удалённого контроля через приложение VentControl;
• универсальность по типам нагрева и охлаждения — шкафы совместимы с электрическими и водяными нагревателями, а также с водяными и фреоновыми охладителями (ККБ) любых производителей;
• гибкое регулирование скорости вентиляторов — поддержка встроенных и внешних регуляторов, в том числе по сигналу 0–10 В;
• удобная интеграция в системы диспетчеризации — за счёт стандартных принципов построения автоматики и понятной логики сигналов;
• простота модернизации — шкафы подходят для замены устаревшей или вышедшей из строя автоматики без необходимости полной переделки системы.

Функциональные возможности и модификации шкафов

OPTIBOX A2 E‑S: плавное управление электрическим нагревом

Шкаф предназначен для систем приточной и приточно‑вытяжной вентиляции простой конфигурации с электрическим нагревателем (плавное, бесшумное регулирование) и водяным или фреоновым охладителем (ККБ). Поддерживаются функции рекуперации и/или рециркуляции. Управление скоростью вентиляторов осуществляется через встроенные или внешние регуляторы, в том числе по сигналу 0–10 В. Оптимален для объектов, где требуется точное поддержание температуры без резких ступеней нагрева.

• OPTIBOX A2 E-6.4S: плавное управление электрокалорифером через твердотельное оптореле до 6,4 кВт 2х400 В.
• OPTIBOX A2 E-12S: плавное управление электрокалорифером через твердотельное оптореле до 12 кВт 3х400 В.
• OPTIBOX A2 E-18S: плавное управление электрокалорифером через твердотельное оптореле до 18 кВт 3х400 В.
• OPTIBOX A2 E-S/x-x: в моделях с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.
• OPTIBOX A2 E-S/xx: в моделях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.
• OPTIBOX A2 E-S/RV: в моделях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3 А/5 А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.
• OPTIBOX A2 E-S/X: в моделях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.
• OPTIBOX A2 W/6A: в моделях модификации “6A” встроена силовая часть для питания однофазных вентиляторов до 6 А (1х230В).

OPTIBOX A2 E‑D: дискретное управление электрическим нагревом

Модель для систем с дискретным управлением электрическим нагревателем и водяным или фреоновым охладителем (ККБ). Шкаф поддерживает рекуперацию и/или рециркуляцию, а также управление скоростью вентиляторов через встроенные или внешние регуляторы (в том числе по сигналу 0–10 В). Подходит для объектов с типовыми требованиями к вентиляции, где допустимо ступенчатое регулирование температуры.

• OPTIBOX A2 E-6.4D: дискретное управление электрокалорифером через контактор до 6.4 кВт 2х400 В.
• OPTIBOX A2 E-14D: дискретное управление электрокалорифером через контактор до 14 кВт 3х400 В.
• OPTIBOX A2 E-18D: дискретное управление электрокалорифером через контактор до 18 кВт 3х400 В.
• OPTIBOX A2 E-30D: дискретное управление электрокалорифером через контактор до 30 кВт 3х400 В.
• OPTIBOX A2 E-XD: дискретное управление внешней ступенью электрокалорифера. В шкафу автоматики данной модификации отсутствует силовая часть для питания электрического калорифера.
• OPTIBOX A2 E-D/x-x: в моделях с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.
• OPTIBOX A2 E-D/xx: в моделях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.
• OPTIBOX A2 E-D/RV: в моделях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3 А/5 А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.
• OPTIBOX A2 E-D/X: в моделях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.
• OPTIBOX A2 E-D/6A: модули с обозначением “/6A” предназначены для питания однофазных вентиляторов до 6А

OPTIBOX A2 W: управление с водяным нагревом

Шкаф для систем приточной/приточно‑вытяжной вентиляции с водяным нагревателем и водяным или фреоновым охладителем (ККБ). Реализованы функции рекуперации и/или рециркуляции. Предусмотрено управление скоростью вентиляторов с помощью встроенных или внешних регуляторов, включая регулирование по сигналу 0–10 В. Решение оптимально для объектов, подключённых к централизованной системе водяного теплоснабжения.

• OPTIBOX A2 W/x-x: в моделях с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.
• OPTIBOX A2 W/xx: в моделях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.
• OPTIBOX A2 W/RV: в моделях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3А/5А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.
• OPTIBOX A2 W/X: в моделях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.
• OPTIBOX A2 W/6A: в моделях модификации “6A” встроена силовая часть для питания однофазных вентиляторов до 6 А (1х230В).
• OPTIBOX A2 W-TR24: в шкафах установлен дополнительный источник питания ~24 В, позволяющий подключать приводы заслонок и клапанов, имеющие питание 24 В. При этом возможны те же четыре варианта управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости RV или внешнее управление двигателями.
• OPTIBOX A2 W-: в шкафу предусмотрено трехпозиционное управление приводом смесительного узла, имеющего напряжение питания ~230 В. При этом возможны те же варианты управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости RV, внешнее управление двигателями или управление вентиляторами до 6 А.

Сценарии применения и особенности эксплуатации

Модернизация и замена существующей автоматики

Шкафы OPTIBOX A подходят для замены вышедшей из строя или устаревшей автоматики, а также для поэтапной модернизации действующих систем вентиляции. Благодаря совместимости с охладителями и вентиляционным оборудованием любых производителей шкафы легко встраиваются в существующую инфраструктуру без необходимости масштабной переделки системы.

Локальное и удалённое управление

Локальное управление осуществляется с цветной сенсорной панели RCC, которая обеспечивает наглядный интерфейс и быстрый доступ к основным параметрам системы. Для удалённого контроля предусмотрена возможность управления по Wi‑Fi через мобильное приложение VentControl — это удобно для оперативного мониторинга, настройки режимов и анализа работы вентиляции из любой точки объекта.

Интеграция в общую систему автоматизации здания

Благодаря продуманной архитектуре и стандартным принципам регулирования шкафы OPTIBOX A легко интегрируются в общие системы автоматизации здания. Управление скоростью вентиляторов по сигналу 0–10 В позволяет согласовывать работу вентиляции с другими инженерными системами (отоплением, кондиционированием, пожарной автоматикой) для достижения оптимального микроклимата и энергоэффективности.

Условия поставки и комплектация

Мы обеспечиваем комплексные поставки оборудования для систем автоматизации. Для вашего удобства мы предлагаем несколько вариантов сотрудничества:

• Комплектующие: Поставка оригинальных компонентов (контроллеры, датчики,  клапаны, электроприводы, частотные преобразователи и другое оборудование) со склада в Москве.
• Готовые решения: Поставка готовых шкафов автоматики серийного производства.
• Сборка на заказ: Производство шкафов управления по вашему техническому заданию (ТЗ) на нашей сертифицированной производственной базе.

Осуществляем оперативную доставку по Москве и в любые регионы России через проверенные транспортные компании.
