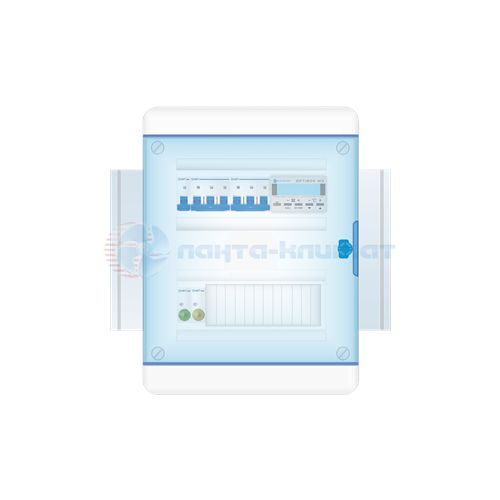

Шкафы автоматики Electrotest OPTIBOX M

Шкафы автоматики Electrotest OPTIBOX M: управление вентиляционными системами средней сложности

Шкафы управления OPTIBOX M предназначены для управления вентиляционными установками со средней насыщенностью блоками обработки воздуха., в том числе с пластинчатым рекуператором без байпаса. Решения поддерживают работу с электрическими и водяными нагревателями, а также с водяными и фреоновыми охладителями (ККБ). Регулирование скорости вентиляторов осуществляется по сигналу 0–10 В — как со встроенного, так и с внешнего регулятора. Шкафы подходят для новых объектов, а также для замены или модернизации существующей автоматики. Управление реализовано на базе корпусного контроллера (аналог Optimus 523) с дисплеем и кнопочным интерфейсом; дополнительно возможна интеграция пультов RC2 и удалённого Wi‑Fi‑управления.

Ключевые преимущества шкафов OPTIBOX M

Преимущества линейки:

• комплексное управление климатом — поддержка нагрева, охлаждения, рекуперации, а также (в отдельных модификациях) рециркуляции, увлажнения и осушения;
• гибкое регулирование скорости вентиляторов — управление по универсальному сигналу 0–10 В, совместимость с регуляторами любых производителей;
• удобное локальное управление — корпусной контроллер на DIN‑рельс (аналог Optimus 523) оснащён дисплеем и кнопками для оперативной настройки параметров;
• расширенные возможности контроля — возможность подключения до 3 проводных пультов RC2 (не входят в комплект) для распределённого управления на объекте;
• удалённый доступ — при установке внешнего модуля Wi‑Fi WFM 3.0 управление и мониторинг доступны через мобильное приложение VentControl;
• универсальность применения — шкафы подходят для замены устаревшей автоматики и для интеграции в новые системы без необходимости масштабной переделки инженерных сетей.

Функциональные возможности и модификации шкафов

OPTIBOX M3 E‑S: плавное управление электрическим нагревом

Шкаф предназначен для систем с электрическим нагревателем, обеспечивающим плавное и бесшумное регулирование температуры, и водяным или фреоновым охладителем (ККБ). Поддерживается работа с пластинчатым рекуператором. Предусмотрено управление внешними регуляторами скорости вентиляторов по сигналу 0–10 В любого производителя. Решение оптимально для объектов, где важно точное поддержание температуры без резких ступеней нагрева.

• OPTIBOX M3 E-6.4S: плавное управление электрокалорифером через твердотельное оптореле до 6,4 кВт 2х400 В.
• OPTIBOX M3 E-12S: плавное управление электрокалорифером через твердотельное оптореле до 12 кВт 3х400 В.
• OPTIBOX M3 E-18S: плавное управление электрокалорифером через твердотельное оптореле до 18 кВт 3х400 В.
• OPTIBOX M3 E-S/x-x: в моделях с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.
• OPTIBOX M3 E-S/xx: в моделях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.
• OPTIBOX M3 E-S/RV: в моделях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3 А/5 А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.
• OPTIBOX M3 E-S/X: в моделях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

OPTIBOX M3 E‑D: дискретное управление электрическим нагревом

Модель для систем с дискретным управлением электрическим нагревателем и водяным или фреоновым охладителем (ККБ), а также с рекуперацией. Шкаф поддерживает подключение внешних регуляторов скорости вентиляторов по сигналу 0–10 В. Подходит для объектов с типовыми требованиями к вентиляции, где допустимо ступенчатое регулирование температуры.

• OPTIBOX M E-14D: дискретное управление электрокалорифером через контактор до 14 кВт 3х400 В.
• OPTIBOX M E-18D: дискретное управление электрокалорифером через контактор до 18 кВт 3х400 В.
• OPTIBOX M E-30D: дискретное управление электрокалорифером через контактор до 30 кВт 3х400 В.
• OPTIBOX M E-XD: дискретное управление внешней ступенью электрокалорифера. В шкафу автоматики данной модификации отсутствует силовая часть для питания электрического калорифера.
• OPTIBOX M E-D/x-x: в моделях с обозначением “x-x” в конце поддерживается только синхронное включение-выключение вентиляторов с суммарной силой тока в пределах указанного диапазона (min-max). Рекомендуется подбирать автоматы защиты максимально близкого диапазона с ограничением нижнего порога.
• OPTIBOX M E-D/xx: в моделях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.
• OPTIBOX M E-D/RV: в моделях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3 А/5 А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.
• OPTIBOX M E-D/X: в моделях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.

OPTIBOX M3 W: водяной нагрев и расширенный функционал

Шкаф для систем с водяным нагревателем и водяным или фреоновым охладителем (ККБ). В отличие от базовых модификаций, поддерживает не только рекуперацию, но и функции рециркуляции, а также увлажнения и осушения. Предусмотрено управление внешними регуляторами скорости вентиляторов по сигналу 0–10 В. Оптимален для объектов с централизованной системой водяного теплоснабжения и повышенными требованиями к параметрам воздуха.

• OPTIBOX M3 W/x-x: дискретное управление электрокалорифером по сухому контакту через модуль расширения MR-K или MR-K-S
• OPTIBOX M3 W/xx: в моделях с обозначением “xx” в конце поддерживается питание внешнего частотного преобразователя, через который осуществляется регулирование скорости вентиляторов. Цифра означает максимальную мощность частотного преобразователя в киловаттах.
• OPTIBOX M3 W/RV: в моделях модификации “RV” встроен симисторный регулятор оборотов вентилятора с током до 3 А/5 А (1х230В) для регулировки скорости приточного или вытяжного вентилятора по сигналу 0-10 В.
• OPTIBOX M3 W/X: в моделях с литерой “X” отсутствуют мотор-автоматы. Для управления вентиляторами предусмотрены два выхода типа «сухой контакт», позволяющие синхронно управлять двумя частотными преобразователями или, например, внешними пускателями (в том числе и модулями расширения MR) при подключении мощных вентиляторов.
• OPTIBOX M3 W-TR24: в шкафах установлен дополнительный источник питания ~24 В, позволяющий подключать приводы заслонок и клапанов, имеющие питание 24 В. При этом возможны те же четыре варианта управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости RV или внешнее управление двигателями.
• OPTIBOX M3 W-: в шкафу предусмотрено трехпозиционное управление приводом смесительного узла, имеющего напряжение питания ~230 В . При этом возможны те же четыре варианта управления вентиляторами: автоматы защиты с уставкой тока, питание частотного преобразователя, встроенный регулятор скорости RV или внешнее управление двигателями.

Варианты управления и сценарии интеграции

Локальное управление с контроллера и пультов

Базовый контроль и настройка параметров выполняются с корпусного контроллера (аналог Optimus 523), оснащённого дисплеем и кнопками. Для удобства эксплуатации на крупных объектах можно подключить до 3 проводных пультов RC2 — это удобно при наличии нескольких диспетчерских постов или зон обслуживания. Пульты не входят в комплект поставки и заказываются отдельно.

Удалённый контроль через Wi‑Fi

Для удалённого мониторинга и управления шкафом можно установить внешний модуль Wi‑Fi WFM 3.0. После этого контроль системы становится доступен через мобильное приложение VentControl: пользователь может просматривать текущие параметры, менять режимы работы и получать уведомления об авариях. Это особенно удобно для распределённых объектов и объектов с ограниченным доступом к щитам автоматики.

Интеграция в системы диспетчеризации и модернизация

Благодаря стандартным сигналам управления (0–10 В) и продуманной логике работы шкафы OPTIBOX M легко встраиваются в общую систему автоматизации здания. Решения подходят для поэтапной модернизации существующих систем вентиляции — шкафы можно устанавливать вместо вышедшей из строя автоматики без полной замены оборудования. Совместимость с охладителями и регуляторами любых производителей упрощает подбор конфигурации под текущие задачи объекта.

Условия поставки и комплектация

Мы обеспечиваем комплексные поставки оборудования для систем автоматизации. Для вашего удобства мы предлагаем несколько вариантов сотрудничества:

• Комплектующие: Поставка оригинальных компонентов (контроллеры, датчики,  клапаны, электроприводы, частотные преобразователи и другое оборудование) со склада в Москве.
• Готовые решения: Поставка готовых шкафов автоматики серийного производства.
• Сборка на заказ: Производство шкафов управления по вашему техническому заданию (ТЗ) на нашей сертифицированной производственной базе.

Осуществляем оперативную доставку по Москве и в любые регионы России через проверенные транспортные компании.

Запросить коммерческое предложение:: sale@lantaclimate.ru
