Weintek iR-AI04-TR температурный модуль ввода-вывода серии iR

В наличии

ЦЕНА ПО ЗАПРОСУ

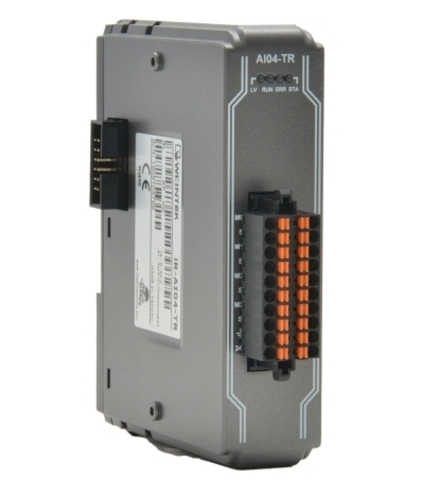

Weintek iR-AI04-TR температурный модуль ввода-вывода

4 канала температурных входов
Термосопротивления: Pt100, Pt1000, LG-Ni1000, Ni100, Ni1000, CU50, CU100
Термопары: J, K, R, S, T, E, N, B, C, L, U, TXK/XK(L), TBP / BP(A)–1, TBP / BP(A)–2, TBP / BP(A)–3, M
Настройка модуля выполняется в EasyRemoteIO

Как часть iR серии, этот модуль ввода-вывода работает с cMT HMI или PLC (cMT-CTRL01) для реализации решения управления, использующего программирование CODESYS. Комбинируйте и сочетайте дополнительные модули ввода-вывода в соответствии с вашими уникальными потребностями проекта.

Отдел продаж: sale@lantaclimate.ru

Описание
Документация

Аналоговый модуль ввода-вывода Weintek iR-AI04-TR

Технические характеристики Weintek iR-AI04-TR
Термопара	Тип	Стандарт	Материал	Температурный диапазон
Аналоговые входы (AI)		4
Аналоговые выходы (AO)		0
	J	IEC 60584	Fe-CuNi	-210 °C - 1200 °C
	K		NiCr-Ni	-270 °C - 1370 °C
	R		PtRh-Pt (Pt 13%)	-50 °C - 1760 °C
	S		PtRh-Pt (Pt 10%)	-50 °C - 1760 °C
	T		Cu-CuNi	-270 °C - 400 °C
	E		NiCr-CuNi	-200 °C - 1000 °C
	N		NiCrSi-NiSi	-270 °C - 1300 °C
	B		PtRh-PtRh	200 °C - 1820 °C
	C		W-Re(IEC 584)	0 °C - 2320 °C
	L	DIN 43714	Fe-CuNi	0 °C - 900 °C
	U	DIN 43714	Cu-CuNi	-200 °C - 600 °C
	TXK/XK(L)	P8.585-2001	Ni-9.5%Cr/Cu-44%Ni-13% Rh	-200 °C - -800 °C
	TBP / BP(A)–1		W-5%Re/W-20%Re	0-2500
	TBP / BP(A)–2		W-5%Re/W-20%Re	0-1800
	TBP / BP(A)–3		W-5%Re/W-20%Re	0-1800
	M		Cu-CuNi	-200-100
	Время преобразования		100мс/канал
	Разрешение		0.1°C/0.1°F
RTD	Тип		Температурный коэффициент	Температурный диапазон
	Pt100		α: 0.00385	-200°C ~850°C
	Pt100		α: 0.00392	-200°C ~660°C
	Pt1000		α: 0.00385	-200°C ~850°C
	Pt1000		α: 0.00392	-200°C ~660°C
	LG-Ni1000		--	- 60~250
	Ni100		0.00617	-100~180
	Ni1000		0.00617	-100~180
	CU50		0.00428	-50°C ~150°C
	CU100		0.00428	-50°C ~150°C
	Время преобразования		200мс/канал
	Разрешение		0.1°C/0.1°F
Напряжение	Тип		Время преобразования	Разрешение
	±2V		100мс/канал	16 бит
	±1V
	±500mV
	±250mV
	±125mV
	±62.5mV
	±31.25mV
Сопротивление	Тип		Время преобразования	Разрешение
	0-5000 Ом (0-30000)		200мс/ канал	0.167 Ом
	0-500 Ом (0-30000)		200мс/ канал	0.0167 Ом
Изоляция	500 В : (Аналоговый / Цифровой)
Диагностика	Напряжение питания Отслеживание разрыва (1~5V & 4~20mA) Overflow/underflow
Погрешность	± 0.2 % Full Scale@25°C ± 0.3 % Full Scale@0° ~ 55°C

Аналоговый модуль Weintek iR-AI04-TR технические данные

Аналоговый модуль Weintek iR-AI04-TR инструкция по установке

Аналоговый модуль Weintek iR-AI04-TR руководство пользователя
