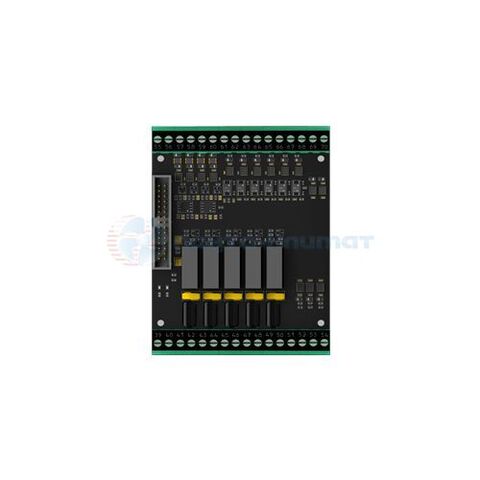

Плата расширения Electrotest EX AP V2.1 для контроллера OPTIMUS А7

Плата расширения Electrotest EX AP V2.1 для контроллера OPTIMUS А7

Плата расширения EX AP V2.1 предназначена для масштабирования возможностей контроллера OPTIMUS А7: она увеличивает количество входов и выходов, позволяя подключать больше датчиков и исполнительных устройств. Решение подходит для сложных вентиляционных и климатических систем, где требуется расширенная автоматизация и гибкое управление.

Ключевые преимущества и особенности

Преимущества платы расширения:

• высокая надёжность коммутации за счёт использования проверенных реле;
• широкая совместимость с датчиками температуры разных стандартов;
• гибкие возможности интеграции: поддержка дискретных и аналоговых сигналов;
• оптимизирована для работы в составе систем вентиляции, в том числе VAV‑систем;
• простая установка и настройка в связке с контроллером OPTIMUS А7.

Технические возможности платы

Дискретные выходы (5 шт.)

Выходы коммутируются высоконадёжными реле и рассчитаны на значительные нагрузки:

• постоянная нагрузочная способность — до 5 А по категории AC‑1 или до 3 А по АС‑3;
• допустимое напряжение — до 250 В переменного тока или до 30 В постоянного тока.

Аналоговые выходы (4 шт.)

Стандарт 0–10 В — позволяет управлять внешними устройствами (например, регуляторами, клапанами, приводами) с аналоговым заданием уставки.

Входы для датчиков температуры (2 шт.)

Поддержка широкого спектра датчиков температуры:

• PT1000;
• Ni1000, Ni1000‑TK5000;
• NTC10K (3950B).

Программируемые дискретные входы (6 шт.)

Предназначены для подключения датчиков с выходом «сухой контакт» — например, датчиков протечки, открытия дверей, пожарной сигнализации, концевых выключателей и других дискретных сигналов.

Аналоговые входы (3 шт.)

Стандарт 0–10 В — оптимально подходят для:

• датчиков влажности;
• датчиков перепада давления на вентиляторе;
• интеграции в VAV‑системы (переменного расхода воздуха), где важно точное регулирование по внешним параметрам.

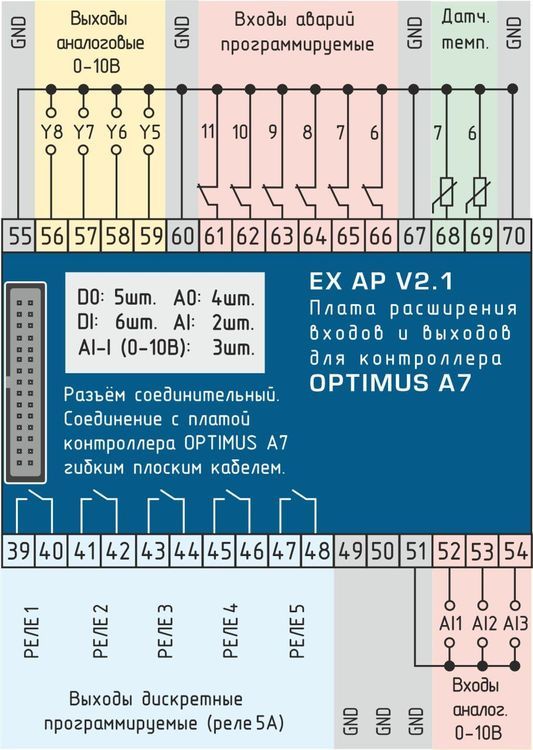

Назначение клемм платы расширения Electrotest EX AP V2.1
