Контроллер Electrotest OPTIMUS A7

Electrotest OPTIMUS A7: одноплатный интеллектуальный контроллер для сложных климатических систем

Контроллер OPTIMUS A7 — компактное одноплатное устройство для комплексного управления системами приточной и приточно‑вытяжной вентиляции. Контроллер поддерживает широкий спектр климатических задач: нагрев (водяной/электрический), охлаждение (водяное, гликолевое, фреоновое), рекуперацию и рециркуляцию, а также функции увлажнения и осушения. Управление внешними регуляторами скорости вентиляторов осуществляется по сигналу 0–10 В. Благодаря универсальному исполнению (на DIN‑рельс либо встраиваемому монтажу) контроллер легко интегрируется в разные типы шкафов и систем.

Назначение и ключевые преимущества

Electrotest OPTIMUS A7 предназначен для точного управления микроклиматом в жилых и промышленных помещениях. Устройство подходит для интеграции в системы отопления, горячего водоснабжения, обогрева бассейнов, тёплых полов, тепловых завес и других климатических установок повышенного уровня сложности.

Преимущества контроллера:

• разработан в рамках программы импортозамещения с улучшенными характеристиками и качеством сборки;
• уникальный интеллектуальный алгоритм регулирования — не требует программирования, упрощает ввод в эксплуатацию;

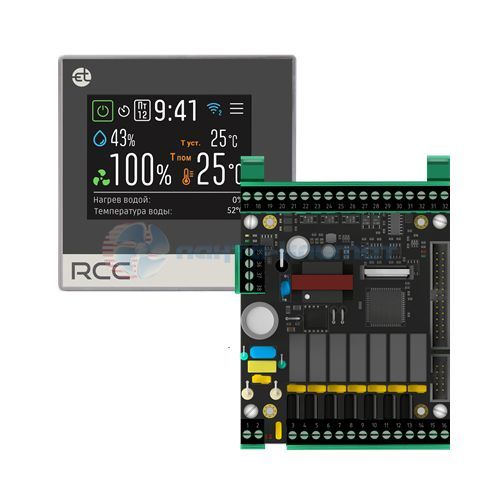

• комплектуется цветной панелью управления RCC со встроенными датчиками температуры и влажности;
• совместимость с широкой номенклатурой датчиков температуры;
• надёжная схемотехника: каждое реле защищено индивидуальным плавким предохранителем;
• многоуровневая защита от аварийных ситуаций, включая активную защиту от замораживания;
• гибкие возможности удалённого управления (Wi‑Fi, мобильные устройства, SCADA);
• универсальное исполнение: монтаж на DIN‑рельс или встраиваемый вариант (через крепёжные отверстия).

Функциональные возможности контроллера

Управление устройствами нагрева

Контроллер поддерживает гибкое управление разными типами нагревательного оборудования:

• водяные нагреватели (калориферы, бойлеры) — регулирование клапаном с аналоговым управлением (0–10 В) или по трёхпозиционному закону;
• электрические нагреватели (калориферы, ТЭНы, электропечи) — плавное регулирование по ШИМ или сигналу 0–10 В, дискретное управление с гистерезисом до 4 ступеней; для больших калориферов — ступенчатая коммутация до 8 ступеней (с прошивками от 4 до 8 ступеней);
• одновременное управление водяным и электрическим калорифером (водяной — основной, электрический — догрев);
• управление двумя контурами водяного нагревателя одновременно (первый контур — основной, второй — догрев).

Регулирование оборотов вентилятора

Разнообразные режимы управления скоростью вентиляторов:

• плавное регулирование (вручную, автоматически, трёхскоростной режим);
• автоматическое снижение скорости при невозможности достижения уставки по температуре;
• управление притоком, синхронное и раздельное управление притоком и вытяжкой.

Управление устройствами охлаждения

Поддержка широкого спектра охлаждающего оборудования:

• плавное управление водяными и инверторными устройствами по сигналу 0–10 В;
• трёхпозиционное управление водяными устройствами;
• поддержка одноконтурных и двухконтурных ККБ с равномерной наработкой на отказ;
• управление одноконтурным ККБ с соленоидным клапаном.

Рециркуляция и рекуперация

Эффективное управление энергоэффективными режимами:

• поддержка роторных, гликолевых и пластинчатых рекуператоров (с байпасом и без);
• рециркуляция с приоритетом энергосбережения или качества воздуха;
• автоматическая защита от обмерзания (по температуре и перепаду давления).

Увлажнение и осушение

Контроллер обеспечивает:

• дискретное управление увлажнителем для поддержания оптимального уровня влажности;
• возможность управления осушением — функция заложена в программу контроллера.

Сигнализация и аварийные оповещения

Встроенная звуковая и светодиодная индикация на пульте управления своевременно информирует о критических состояниях:

• пожар;
• перегрев электрокалорифера;
• угроза замораживания (по датчику обратной воды или капиллярному термостату);
• авария вентилятора или компрессора;
• загрязнение воздушного фильтра;
• обрыв датчиков температуры;
• обмерзание рекуператора.

Активная защита от замораживания

Многоуровневая система защиты обеспечивает надёжную работу в холодное время года:

• контроль по температуре обратной воды и воздуха в канале;
• отключение по капиллярному термостату.

Дистанционное управление и интеграция

Расширенные возможности удалённого контроля и диспетчеризации:

• подключение до 4 устройств дистанционного управления через RS‑485 (пульты, Wi‑Fi‑модули и др.);
• управление с мобильных устройств, в том числе через интернет;
• дистанционное включение/выключение и переключение режимов через «сухой контакт» (по таймеру, датчикам влажности, загазованности и т. д.);
• интеграция в SCADA‑системы по протоколу MODBUS RTU.
